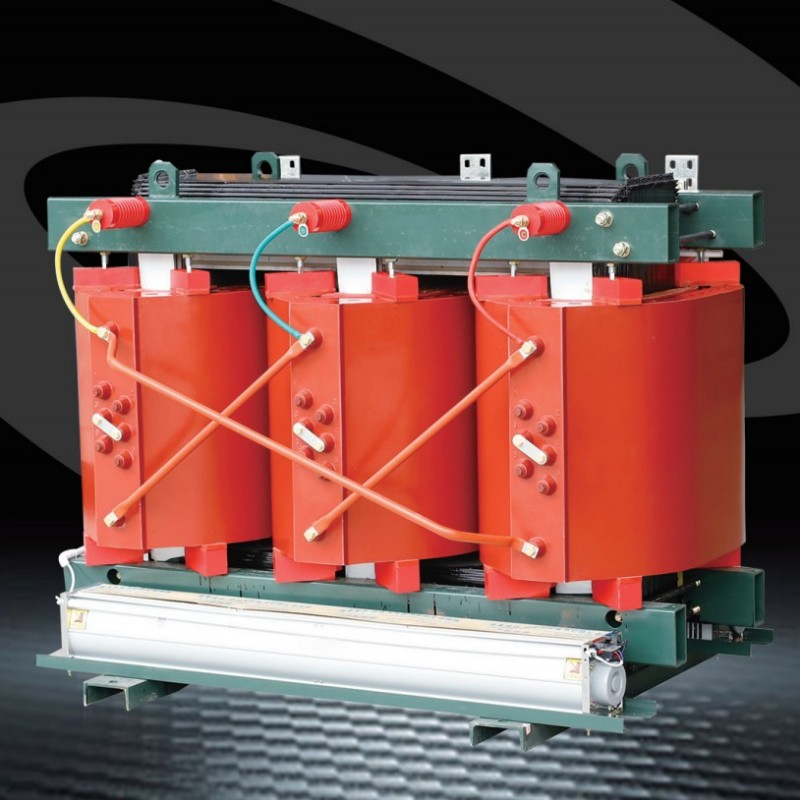

Изчерпателно ръководство за SC (B) 13--20-10kV Cast смола суха трансформатори

За разлика от традиционнотонефтени трансформатори, SC (B) 13--20-10kV Cast смола сух тип трансформатор използва технологията за леене на епоксидна смола, за да предефинира стандартите за производителност, което го прави незаменим избор за критична инфраструктура и градски условия.

По-отблизо погледът на модела: SC (B) 13--20-10KV

Преди да проучим функциите му, нека декодираме името на модела:

S: представлява трифазен трансформатор ("S" означава "трифазен" на китайски).

В: Показва изолацията на смола, основната технология, която осигурява пожарна безопасност и издръжливост.

(Б): Обозначава намотка с ниско напрежение на фолио, избор на дизайн, който решава често срещани проблеми в традиционните намотки на тел.

13: Серийният номер на дизайна, отразяващ усъвършенстваните инженерни итерации за подобрена ефективност.

: Номиналният капацитет варира от 50 kVA до 3150 kVa.

20-10kV: Нивото на страничното напрежение с високо напрежение.

Какви са условията на експлоатация за SC (B) 13--20-10kV, които са преобразуващи сухи типа на смола?

● Надморателна надморска височина: Не надвишава 1000 м над морското равнище;

● Формата на вълната на захранването на захранването: Подобна на синусоида;

● Симетрията на многофазното захранване на захранването: напреженията на захранването, свързани към многофазен трансформатор, трябва да бъдат приблизително симетрични;

● Температура на околната среда: максимална температура на въздуха +40 ° C; Максимална дневна средна температура +30 ° C; Максимална средна годишна температура +20 ° C; Минимална температура на въздуха -25 ° C (приложимо за закритите трансформатори).

Какво прави специалните трансформатори на отстъпки от смола?

● Core

1. Ядрото е конструирано от студено валцувани силиконови стоманени листове с висока магнитна пропускливост, отлична ориентация на зърното и 45 ° напълно наклонени стъпаловидни фуги. Ядрото използва специална квадратна структура на плочата с издърпване, с основни крака, свързани с изолационна лента. Основната повърхност е покрита със специална смола, за да се предотврати влагата и ръждата, като ефективно намалява загубите без натоварване, тока без натоварване и шум от сърцевината.

2. Задовлягване, пламък-ревардант и без замърсяване, той може да бъде инсталиран директно в центъра на товара.

3. Безплатна, лесна за инсталиране и ниски общи експлоатационни разходи.

4. Високото съпротивление на влагата позволява нормална работа при 100% влажност и може да се върне в експлоатация след прекъсване без предварително сушене.

5. Лондите загуби, ниският частичен разряд, ниският шум и силното разсейване на топлината са гарантирани. Снабден с цялостна система за контрол на защитата на температурата, той осигурява надеждна увереност за безопасна работа на трансформатора. Висока надеждност. Въз основа на оперативните проучвания на продуктите, които вече работят, показателите за надеждност на продукта са достигнали международни професионални стандарти.

● Бобина на фолио

Намотката с ниско напрежение използва едно парче медно фолио, заедно с изолация от клас F, рана на специална машина за намотка с ниско напрежение. Намотките на фолиото ефективно се справят с важните проблеми на високото напрежение на късо съединение, дисбаланса на ампер-завой, лошо разсейване на топлина, грешки в ъгъла на намотката на спирала и нестабилно ръчно качество на заваряване, свързано с продукти с ниско напрежение, висококачествени живи продукти. Нашата компания също използва смола за саксия и втвърдяване, за да създаде устойчиво на влага и оцветяване покритие.

● Устройство за контрол на температурата

Трансформаторът използва термометър за сигнал от серия BWDK. Температурният сензор е вграден в горната половина на намотката с ниско напрежение, като автоматично се открива и показва нивото на експлоатационна влажност на всяка от трите фази. Той също така разполага с функции за свръх температура и задействане.

● Преобразуване на напрежението

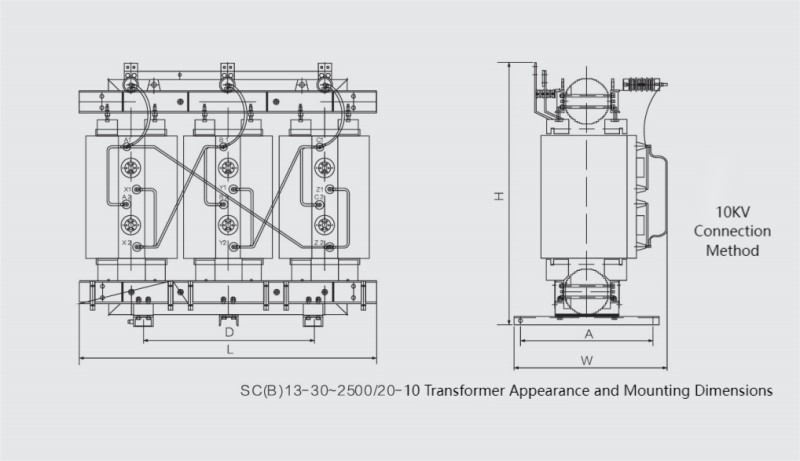

Конекторът позволява преобразуване на напрежение между 10kV и 20kV в различни позиции, отговарящо съответно на изискванията на 10KV и 20KV системи.

Кой се нуждае от този трансформатор?

Безопасността не се договаря в електроенергийните системи, особено в високорискови или населени райони. Трансформаторът SC (B) 13--20-10kV е изграден, за да се отличи в това отношение, с характеристики, които се отнасят до опасностите от пожар, влагата и оперативната стабилност. Пожароустойчивата, без замърсяване на епоксидната смола, изолационният материал на трансформатора, е по своята същност пламък-отклоняващ се. Той не отделя токсични газове, когато е изложен на високи температури и може да издържи краткосрочно прегряване, без да се запалва. Това прави трансформатора идеален за чувствителни към пожар места като:

● Подземни пространства: Подлези, мини и тунели.

● Обществени сгради: училища, болници и търговски центрове.

● Критични съоръжения: електроцентрали, нефтени находища и сгради с високи сгради.

За разлика отнефтени трансформатори, няма риск от замърсяване на почвата или водата от течове - съответстващо на съвременните екологични стандарти.

Технически спецификации: Номерата зад производителността

За да разберем гъвкавостта на трансформатора, нека разгледаме основните му технически параметри:
