ръкаПодвижна метална комутационна апаратура с променлив токиграе критична роля в електроразпределителните системи със средно напрежение. Проектирано за безопасност, гъвкавост и оперативна ефективност, това усъвършенствано решение за комутационна апаратура разполага с отделни отделения, изваждащи се прекъсвачи и здрава защита, устойчива на дъга. В това изчерпателно ръководство ние изследваме неговата структура, технически параметри, сценарии на приложение, предимства, изисквания за инсталиране, стратегии за поддръжка и насоки за избор. Тази статия също така подчертава какЛугао мощностдоставя надеждни, съвместими със стандартите разпределителни системи, съобразени с глобалните индустриални и комунални нужди.

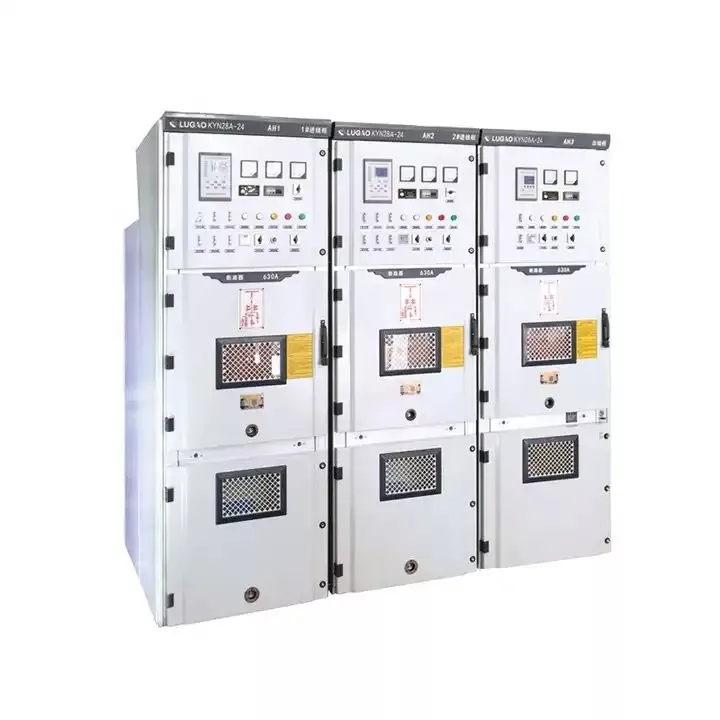

Бронираната сменяема променливотокова метална комутационна апаратура е тип комутационна система за средно напрежение, проектирана с изцяло метална конструкция и изтеглящи се (сменяеми) функционални модули. Обикновено се използва в 3.6kV–40.5kV AC захранващи системи за получаване, разпределение, контрол и защита на електрическа енергия.
„Бронираната“ структура означава, че вътрешните отделения са разделени от заземени метални прегради, осигуряващи повишена безопасност и предотвратяващи разпространението на повреда. Характеристиката „подвижна“ или „изтегляща се“ се отнася до модула на прекъсвача, който може безопасно да се премества между сервизно, тестово и изключено положение.
С нарастващите изисквания за електрическа безопасност, непрекъснатост на работата и интелигентно управление на мрежата, традиционните разпределителни системи от отворен тип вече не са достатъчни. Съвременните подстанции и промишлени предприятия изискват:
Бронираните подвижни метални затворени разпределителни уредби отговарят на тези изисквания чрез интегриране на механични системи за блокиране, изолация с метална обвивка и изтеглящи се прекъсвачи.
Стандартен брониран разпределителен панел се състои от множество изолирани отделения:
| Купе | функция |
|---|---|
| Отделение за шини | Съдържа главни шини и разклонителни шини |
| Отделение за прекъсвач | Съдържа изтеглящ се вакуумен прекъсвач |
| Отделение за кабели | Връзка за входящи/изходящи кабели |
| Контролно отделение | Защитни релета, измервателни уреди, устройства за управление |
Този дизайн позволява безопасна поддръжка без пълно изключване на системата.
Множество механизми за блокиране предотвратяват опасни операции, като например:
Типичните технически параметри включват:
| Параметър | Типична стойност |
|---|---|
| Номинално напрежение | 3.6kV – 40.5kV |
| Номинален ток | 630A – 3150A |
| Номинален ток на прекъсване при късо съединение | 20kA – 40kA |
| Ниво на защита | IP4X (корпус) |
| Стандарти | IEC 62271-200 / GB/T 3906 |
Съответствието с международните стандарти гарантира безопасност, координация на изолацията и ограничаване на повредата на дъгата.
Технологията на вакуумния прекъсвач предлага:
Модулният дизайн на панела позволява лесно разширяване на системата за бъдещо нарастване на натоварването.
В среда с високо натоварване и висок ток на повреда, бронираната сменяема комутационна апаратура значително подобрява стабилността на системата.
Правилната поддръжка може да удължи експлоатационния живот над 20–30 години при нормални работни условия.
Изборът на правилната бронирана разпределителна уредба с променлив ток в метален корпус изисква оценка на:
Лугао мощностпредоставя персонализирани инженерни решения въз основа на спецификациите на проекта, като гарантира съответствие с IEC стандартите и специфичните изисквания на клиента.
Разпределителната уредба с метална обвивка има напълно заземени метални прегради между всички отделения, докато общата разпределителна уредба с метална обвивка може да няма пълна изолация.
Изтеглящите се типове позволяват по-бърза поддръжка и намаляват времето на престой, подобрявайки оперативната ефективност.
За критична инфраструктура и среди с високо ниво на късо съединение, устойчивите на дъга структури значително повишават безопасността на персонала.
При правилна поддръжка експлоатационният живот обикновено надхвърля 20 години.
Бронирани подвижни променливотокови метални разпределителни устройства представляват еволюцията на разпределителните системи за средно напрежение. Неговата бронирана конструкция, дизайн на изтеглящ се прекъсвач, усъвършенствани механизми за блокиране и съответствие с международните стандарти го правят надежден и безопасен избор за модерни подстанции и индустриални енергийни системи.
Тъй като глобалната енергийна инфраструктура става все по-сложна и изискванията за надеждност продължават да нарастват, изборът на доверен производител е от съществено значение.Лугао мощностсе ангажира с предоставянето на високопроизводителни, съвместими със стандартите комутационни решения, пригодени за различни нужди на проекти по целия свят.
Търсите надеждно бронирано сменяемо AC метално затворено комутационно устройство за следващия си проект?
Партнирайте си с Lugao Power днес —свържете се с насза персонализирана техническа поддръжка, конкурентни оферти и експертни инженерни консултации.
