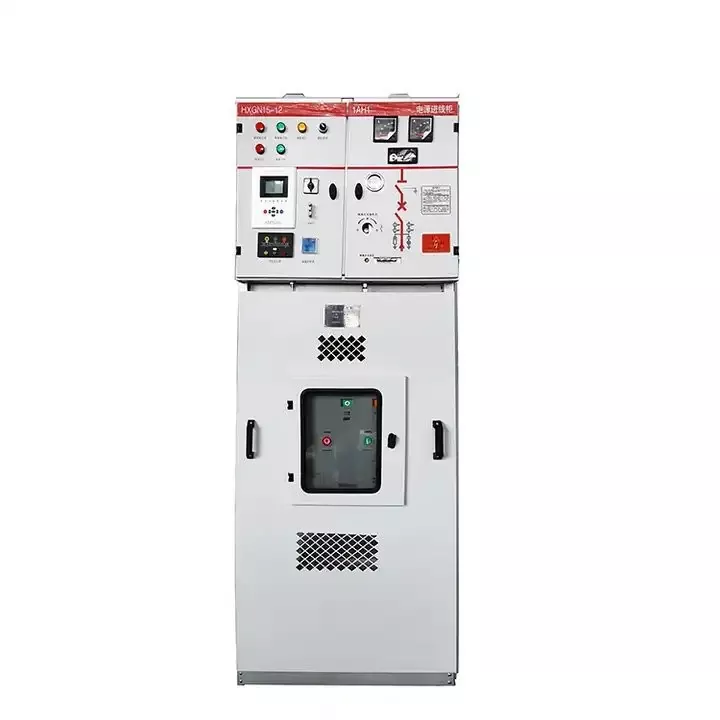

12KV Sf6 Високоволтово пръстеновидно разпределително устройство на главния модул

Като производител и доставчик в Китай, ние предлагаме персонализирано 12KV Sf6 високоволтово пръстеновидно разпределително устройство с високо качество, но на ниска цена за търговци на едро. TheRMU за високо напрежениеразполага с метален корпус с изключително висок клас на защита, който ефективно предотвратява навлизането на външна влага в корпуса и по този начин удължава експлоатационния живот на компонентите. Цялостната структура е фиксирана, което я прави удобна за използване от операторите, като същевременно минимизира нуждата от честа поддръжка. Шкафът се състои от няколко секции, включително отделение за шини и запечатано отделение за главната шина, отделение за инструменти за инсталиране на релета и накрая отделението за кабели, отговорно за свързване на входящи и изходящи кабели. Запечатаното отделение е оборудвано с превключватели за операции като свързване и изолиране, което го прави удобно за операторите.

12KV Sf6 високоволтова пръстеновидна основна блокова разпределителна уредба използва серен хексафлуорид за изолация, като се отличава с относително проста структура и висока ефективност на разходите. Компонентите вътре в шкафа могат да бъдат избрани според действителните изисквания и шкафовете могат да бъдат комбинирани, за да образуват многоверижна пръстеновидна мрежова система. Общият обем е относително компактен, което го прави подходящ за индустриални паркове, търговски комплекси и други зони.

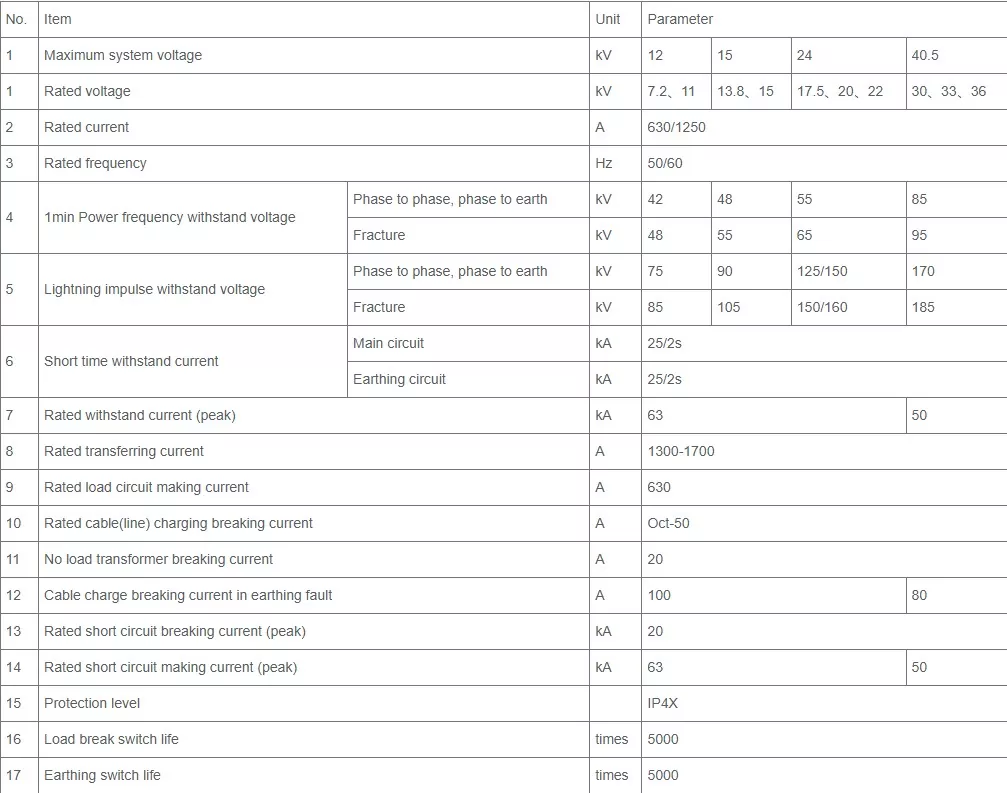

Параметър

Работна среда

1. Нормалният работен температурен диапазон е от -40°C до +55°C. Ако температурата надхвърли този диапазон, персонализирането трябва да се обсъди с LUGAO.

2. Нормалната относителна влажност трябва да бъде под 95%.

3. Стандартната работна надморска височина е под 4000 метра.

4. По време на монтажа шкафът не трябва да се накланя; тя трябва да бъде поставена изправена и основата нивелирана.

5. Разпределителната апаратура не трябва да се потапя във вода за продължителни периоди.

6. Дръжте далече от зони с химическа газова корозия или експлозивни опасности.

Характеристики

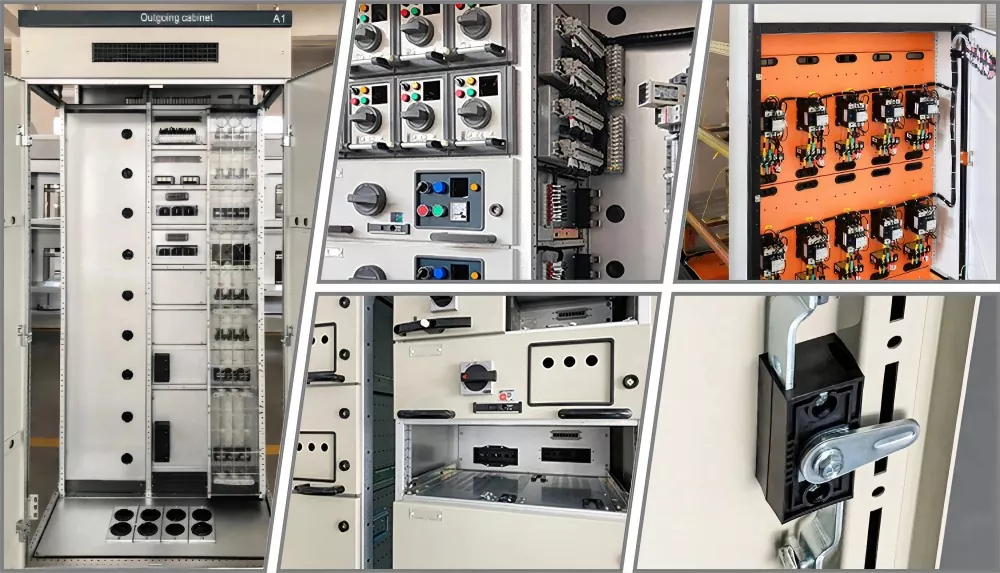

Корпусът на модула, вратите за достъп и горната камера са подложени на прецизно покритие чрез пръскане, което осигурява трайно, равномерно защитно покритие, което предпазва от корозия в околната среда и механично износване. Всички шкафове включват първична заземителна шина, предназначена да позволи сигурно заземяване в близост до структурната рамка на шкафа. Металните компоненти - включително заземителни превключватели и блокиращи механизми - са щателно свързани към заземителната шина, докато връзките с медна оплетка се използват при завинтени съединения, за да се осигури електрическа непрекъснатост и разсейване на тока на повреда.

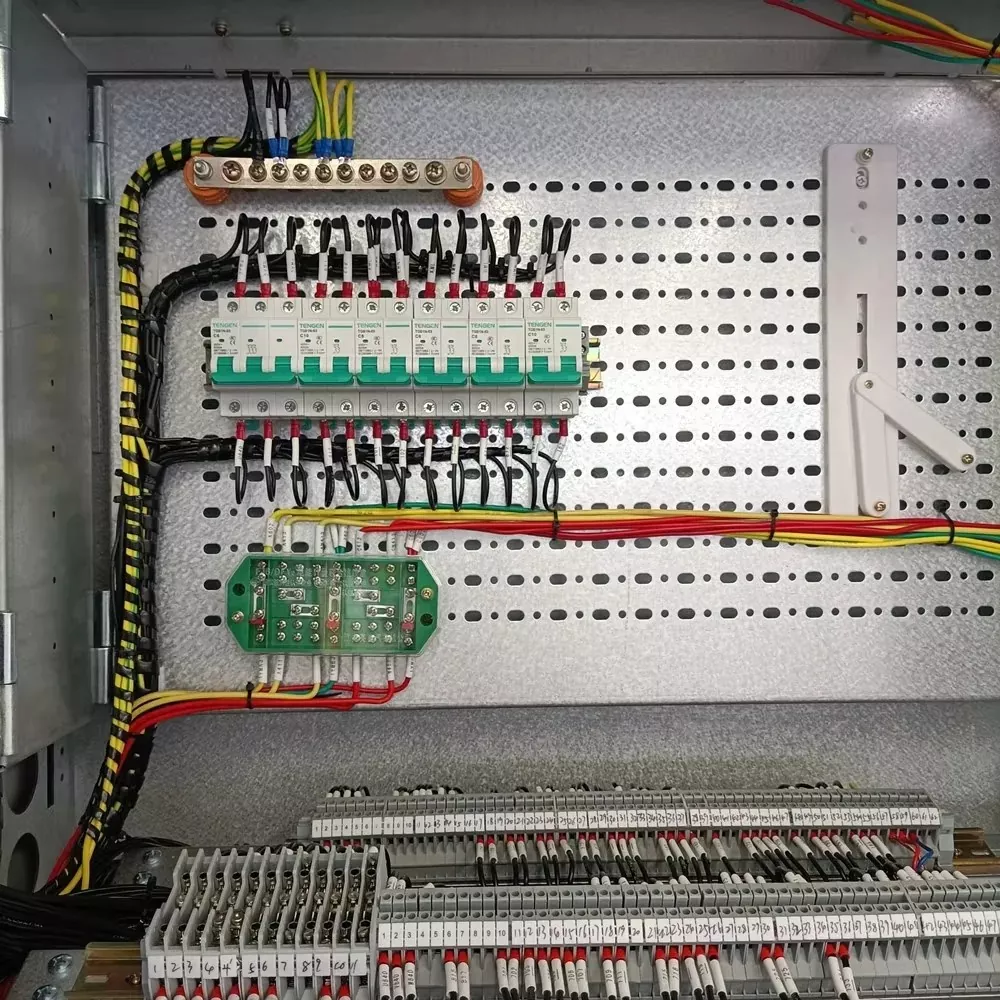

За смекчаване на вътрешното свръхналягане и свързаните с дъгата рискове, панелът за освобождаване на налягането е стратегически интегриран в задната структура на шкафа, проектиран да регулира безопасно изпускането на газ при редки сценарии на повреда. Горното отделение на шините е закрепено с винтове, устойчиви на намеса, което позволява лесен външен достъп за връзки на шини по време на монтаж или поддръжка. Горната камера за спомагателни устройства предлага разнообразни опции за конфигуриране, включващи клемни блокове, контролни модули и други компоненти. Чрез повдигането на това подотделение дизайнът оптимизира пространството за системи за релейна защита, повишавайки оперативната ефективност.

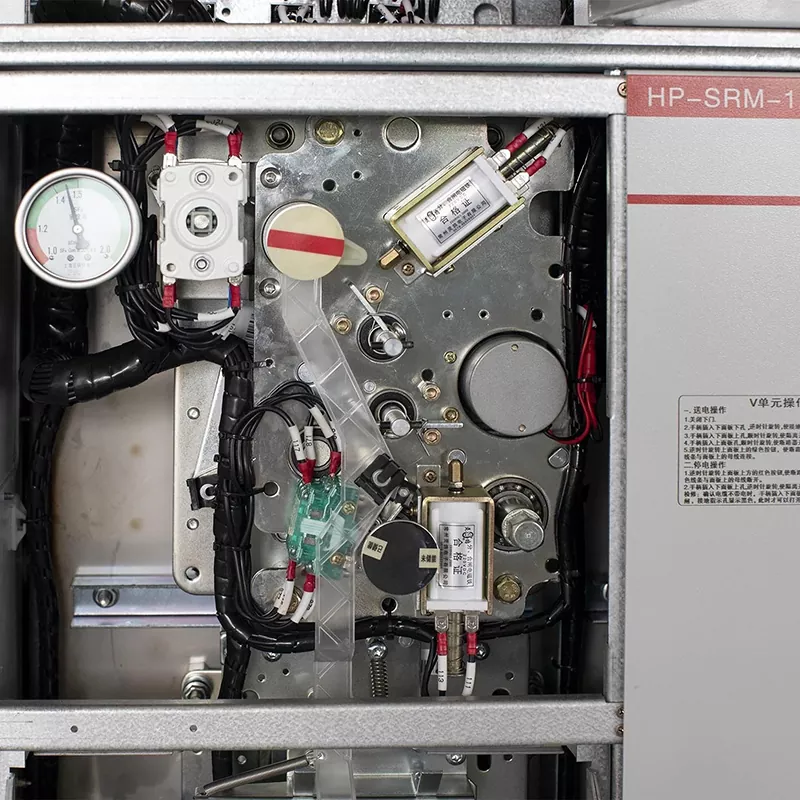

По-специално, превключвателят за прекъсване на товара и превключвателят за заземяване разполагат с модулен блокиращ механизъм, докато превключвателят за заземяване и вратата за достъп използват положителна система за блокиране. Чрез определена оперативна последователност - затваряне на вратата, задействане на превключвателя за заземяване и активиране на превключвателя за прекъсване на товара - се постига функция за автоматично блокиране. Тази последователна логика минимизира оперативните грешки, предотвратява неоторизиран достъп по време на работа на живо и подсилва цялостните протоколи за безопасност на системата, гарантирайки съответствие със строгите стандарти за индустриална безопасност.
