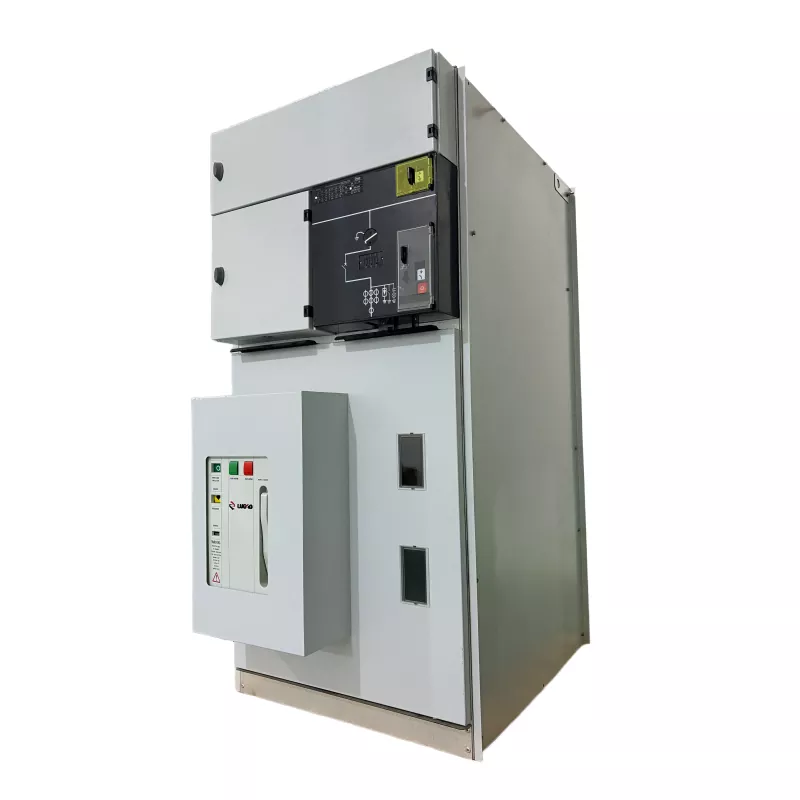

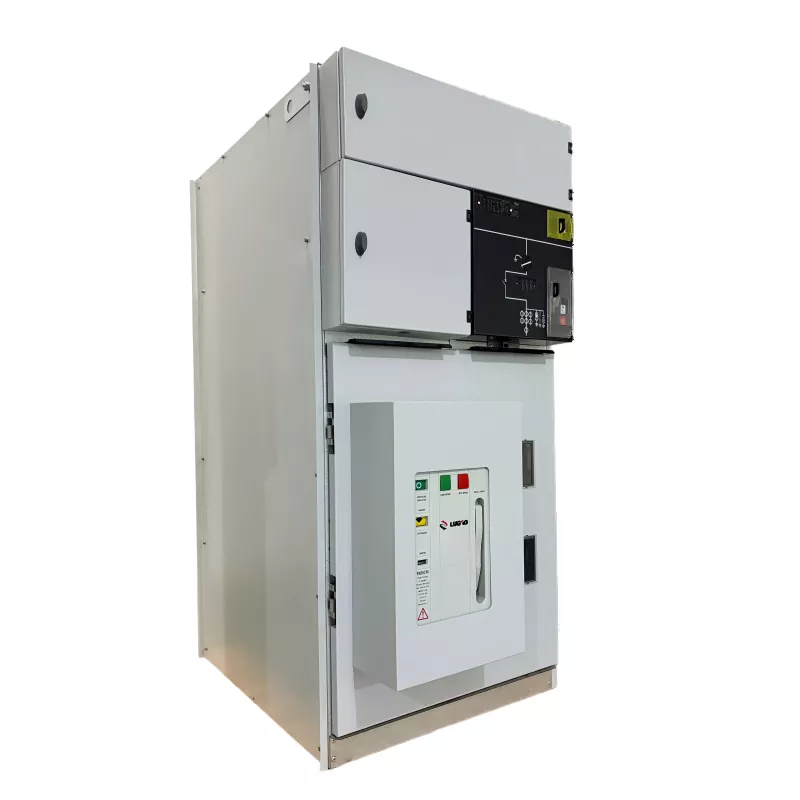

Панел на разпределителната апаратура на главния модул с вътрешен газов изолиран пръстен с VCB

Като професионален производител бихме искали да ви предоставим висококачествен вътрешен панел за разпределителна уредба с пръстеновиден пръстен с VCB. Това е компактно разпределително устройство за средно напрежение, предназначено за надеждно управление на мощността, защита и комутация в съвременни електрически мрежи. Той интегрира технологията на вакуумния прекъсвач (VCB) с газоизолирана структура на разпределителната апаратура, осигурявайки безопасна и ефективна работа в затворени помещения.

Този тип наring main unit (RMU)се използва широко в електроразпределителни системи със средно напрежение за свързване, защита и изолиране на електрически вериги. Със запечатана газова изолация и технология за вакуумно прекъсване, панелът на разпределителната апаратура на главния блок с газова изолация с пръстеновидна вътрешна изолация с VCB предлага отлична производителност при гасене на дъгата, силна изолационна способност и минимални изисквания за поддръжка.

Основни технически параметри

не	Артикул		единица	Параметри
1	Номинално напрежение		kV	12	24	36	40.5
2	Номинален ток		A	630/1250
3	Номинална честота		Hz	50/60
4	1-минутно издържано напрежение на мощността	Обща стойност	kV	42	55	80	95
		Точка на прекъсване		48	65	95	110
5	Издръжливо напрежение на импулс на мълния	Обща стойност	kV	75	125/150	170	95
		Точка на прекъсване		85	150/160	185	215
6	Номинален кратковременен издържан ток	Главна верига	kA	25/2s
		Заземителна верига		25/2s
7	Номинален пиков ток на издръжливост		kA	63			50
8	Номинален трансферен ток		A	1300~1700
9	Номинален ток на затваряне на товара		A	630
10	Номинален ток на прекъсване при зареждане на кабела		A	50/10
11	Ток на прекъсване на ненатоварен трансформатор		A	20
12	Ток на прекъсване при заземяване на кабела		A	100			80
13	Номинален ток на прекъсване при късо съединение		kA	20
14	Номинален ток на затваряне при късо съединение		kA	63			50
15	Клас на защита			IP3X
16	Живот на превключвателя на товара		време	5000
17	Живот на превключвателя за заземяване		време	5000

Технически спецификации

Основни електрически параметри

• Номинално напрежение: 12kV / 24kV / 36kV
• Номинална честота: 50Hz / 60Hz
• Номинален ток: 630A – 1250A
• Ток на прекъсване при късо съединение: до 25kA
• Издържано напрежение на мощностна честота: ≥ 42kV
• Издръжливо напрежение на импулс на мълния: ≥ 75kV

Структурни характеристики

• Газова изолирана компактна разпределителна уредба
• Интегриран вакуумен прекъсвач (VCB)
• Напълно запечатана структура на резервоара за висока надеждност
• Модулна конфигурация за гъвкаво разпределение на мощността
• Подходящ за вътрешен монтаж

Приложения

TheПанел на разпределителната апаратура на главния модул с вътрешен газов изолиран пръстен с VCBнамира широко приложение в разпределителни мрежи за средно напрежение, където се изисква надеждна комутация и защита.

• Градски електроразпределителни мрежи
• Индустриални електрозахранващи системи
• Търговски сгради и жилищни комплекси
• Железопътна и транспортна инфраструктура
• Минна и металургична промишленост
• Проекти за пренос и разпределение на електроенергия
• Връзки към мрежата за възобновяема енергия

Ключови характеристики

• Дизайн на запечатан вакуумен прекъсвач– TheПанел на разпределителната апаратура на главния модул с вътрешен газов изолиран пръстен с VCBизползва твърдо запечатан вакуумен прекъсвач, монтиран в газова камера от неръждаема стомана. Този дизайн елиминира образуването на дъга в главната верига и осигурява дълъг експлоатационен живот на електрическата мрежа с висока надеждност на изолацията.
• Напълно запечатана и ненуждаеща се от поддръжка структура– Всички високоволтови компоненти като шини, прекъсвачи, VCB и токови трансформатори са затворени в запечатан резервоар за газ, който ги предпазва от прах, влага и външно замърсяване.
• Компактна структура– Интегрираният дизайн значително намалява пространството за инсталиране, което го прави идеален за вътрешни абонатни станции, сглобяеми подстанции и проекти с ограничено пространство за електрическо помещение.
• Висока експлоатационна безопасност– Оборудван с петустойчива механична блокираща система и насочен канал за освобождаване на налягането за предотвратяване на неправилно функциониране и осигуряване на безопасна работа на системата.
• Съвместимост с интелигентно разпространение– Запазените интерфейси за електрическа работа и автоматизация позволяват лесно интегриране в модерни интелигентни електроразпределителни мрежи, подкрепени от стриктния контрол на качеството на Lugao и надеждните производствени стандарти.

Защо да изберете Lugao

• Професионален производител – Лугао мощносте специализирана в електропреносна и разпределителна техника за високо и средно напрежение.
• Усъвършенствана производствена технология– Прецизните производствени процеси и цялостните системи за тестване гарантират надеждността на продукта.
• Стриктен контрол на качеството– Панелът на разпределителната апаратура на главния блок с газова изолация с пръстен и VCB отговаря на международните стандарти, включителноISO9001, SGS, CCC и CE сертификати.
• Опит в индустрията– Години на опит в сухи трансформатори, маслени трансформатори и оборудване за разпределение на енергия.
• Глобално приложение– Решенията на Lugao се използват широко в електрически мрежи, индустрия, транспорт и инфраструктурни проекти по целия свят.
• Техническа поддръжка– Професионален сервизен екип предоставя технически насоки и дългосрочна поддръжка за глобални клиенти.

ЧЗВ

1. Каква е основната функция на вътрешния разпределителен панел с пръстеновиден пръстен с VCB?

TheПанел на разпределителната апаратура на главния модул с вътрешен газов изолиран пръстен с VCBе предназначен за електроразпределителни системи средно напрежение. Осигурява надеждно превключване, защита и изолация на електрически вериги, осигурявайки стабилно захранване и безопасна работа в градски мрежи, промишлени съоръжения и подстанции.

2. Какви са предимствата от използването на вакуумен прекъсвач (VCB) в RMU?

Вакуумният прекъсвач предлага отлична способност за гасене на дъгата, дълъг електрически живот и минимални изисквания за поддръжка. Когато е интегриран в структурата на RMU с газова изолация, той подобрява надеждността на превключване, оперативната безопасност и цялостната издръжливост на оборудването.

3. Къде обикновено се монтира панелът на разпределителната уредба на главния блок с газова изолация Lugao с VCB?

Той е широко инсталиран във вътрешни среди за електроразпределение като компактни подстанции, промишлени предприятия, търговски сгради, жилищни общности, железопътни линии и системи за разпределение на възобновяема енергия, където се изисква пространствена ефективност и висока надеждност.

4. Защо да изберете Lugao за газова изолацияРазпределителна уредба RMU?

Lugao осигурява надеждно електроразпределително оборудване, поддържано от модерна производствена технология, строг контрол на качеството и международни сертификати, включително ISO9001, SGS, CCC и CE. Със сериозен опит в трансформаторите и енергийното оборудване, Lugao осигурява стабилна производителност, дълъг експлоатационен живот и професионална техническа поддръжка за глобални енергийни инфраструктурни проекти.
