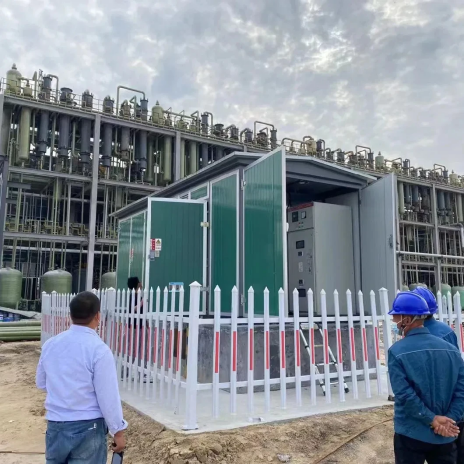

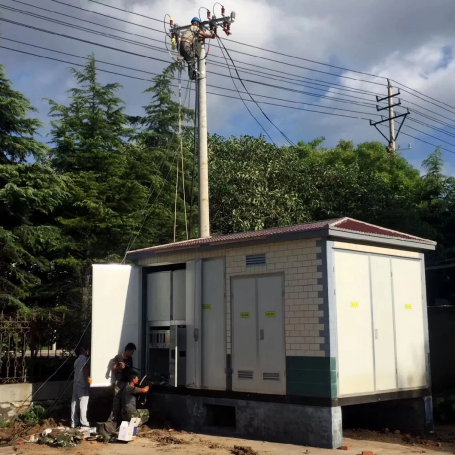

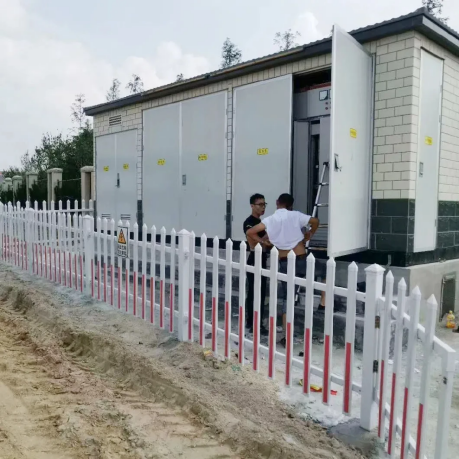

Подстанцията от тип кутии (съкратено като подстанция тип кутии) е подходяща за жилищни райони, градски обществени подстанции, оживени райони в центъра на града, захранване на строителството и др.
1. TheПодстанция от типа на кутиятаShell трябва да има пет функции за защита според стандартните изисквания, включително защита на слънцето, защита на дъжд, защита от прах, защита от ръжда и предотвратяване на малки животни (като змии). Материалът на черупката може да бъде плоча от неръждаема стомана, стоманена плоча със студено валц., Алуминиева сплав, цветна стоманена плоча и циментова плоча. Корпусът на кутията се състои от три части: основа, черупка и горния капак. Основата обикновено е заварена или фиксирана с болтове с помощта на канална стомана, ъглова стомана, плоска стомана, стоманена плоча и др.; За да отговорят на нуждите на вентилацията, на съответните позиции се отварят разсейване на топлината и входа и изхода, отворите на лентите и кръговите отвори. Черупката на кутията и горния капак могат да бъдат огънати, заварени или свързани с винтове, панти и свързани специални аксесоари чрез канална стомана, ъглова стомана, стоманена плоча, алуминиева легирана плоча, цветна стоманена плоча, циментова плоча и др. За да се предотврати силното радиация на слънчевата светлина в горещо лято, горната част е оборудвана с изолационни материали с ниска термична проводимост като пълнежи, често използвана скална вълна, полистиринова пяна и и т.н. Дизайн, повечето дизайнери вече не използват метода за пълнене на черупката с изолационни пълнители, тъй като въпреки че може да предотврати излагането на слънце, той все още пречи на разсейването на топлината на трансформатора. Следователно, в допълнение към задържането на дупките на лустотата върху черупката, зоната на разсейване на топлината се увеличава и конвекцията на въздуха се засилва, за да се разсее топлината, като същевременно намалява производствените разходи.
2. Устройството за разпределение на високо напрежение на трансформатора на кутията е разделено на два типа: Тип на терминала и Тип на мрежата на пръстена по отношение на режима на входящата линия; По отношение на посоката на входящата линия, тя може да бъде разделена на надземни входящи линии от горната част на кутията (използвани най-вече в традиционните трансформатори на кутии) и подземните входящи и изходящи линии, използващи кабелни окопи с високо напрежение (често използвани в съвременните дизайни). Има много превключватели на натоварването на SF6 серия с SF6 газ като дъга за погасяване, но цената е по-висока от високо напрежението на серията FN12. Този тип превключвател има различни структури, включително с предпазители, без предпазители, заземяващи превключватели и т.н., и обикновено е оборудван с дисплеи на живо. Оперативният механизъм е предимно ръчен и електрически. Оборудването за защита на превключвателя със предпазители може автоматично да се отреже, когато веригата е късо съединена. Съществуват и вакуумни превключватели с вакуум като дъга гасене на среда, която може да се използва самостоятелно, с предпазители или в серия с SF6 серийни превключватели, но това ще увеличи цената. Потребителите не е необходимо да ги използват по този начин, ако нямат специални изисквания. Ако потребителят има изисквания за измерване на високо напрежение, устройството за разпределение на високо напрежение на трансформатора от типа на кутията също трябва да бъде оборудвано с шкаф за измерване на високо напрежение, а структурата му обикновено е съставена от CT, PT, измервателни метри, дистанционно управление и телеметрични устройства. Въпреки това, измерването на подстанцията от типа на кутията трябва да се основава на ниско напрежение, което може да подобри надеждността на захранването и да намали нестабилните фактори. Загубата на трансформатор може да бъде преобразувана в такси за електричество, носени от потребителя.
3. TheТрансформатор от тип кутияе оборудван с независима стая за трансформатори, която се състои главно от трансформатор, автоматична система за контрол на температурата, осветление и предпазни предпазители. Трансформаторът ще излъчва много топлина, когато работи, така че проблемите с разсейването на топлината и вентилацията са ключовите точки на дизайна на трансформатора на кутията. Топлината, генерирана от работата на трансформатора, ще повиши температурата на закрито, особено когато температурата на околната среда е висока. Само по себе си естествената вентилация често не може да осигури надеждна и безопасна работа. В допълнение към използването на естествена вентилация за малък капацитет, защитата на измерването на температурата обикновено се проектира и се използват принудителни мерки за отработени газове за решаване на проблема. Системата се състои главно от измервателно устройство, което може да измерва стайната температура и температурата на маслото на трансформатора и да контролира входа на отработените вентилатори според зададения диапазон чрез ръчни и автоматични контролни вериги. Трансформаторът може да бъде избран като маслено или сух тип. Тъй като сухият тип е скъп, потребителите обикновено предпочитат тип нефт, за да намалят разходите без специални изисквания. Капацитетът обикновено е 100-1250KVA, а максималният не надвишава 1600kva.
4. Смесеното помещение на трансформатора на кутията има различни дизайнерски структури според различните случаи на употреба на индустриални и минни предприятия или жилищни райони. Куксонните трансформатори, използвани в индустриалните и минните предприятия, трябва да бъдат проектирани отделно за захранване и осветление за захранване. При измерване на ниско напрежение Бюрото за захранване изисква отделно измерване на осветлението на електричеството, тъй като единичната цена на осветлението е по -висока от тази на електроенергийната електроенергия. Подстанцията, използвана в жилищните райони, не е необходимо да отчита проблема с електроенергията за електроенергия. Броят на изходните маршрути в помещението с ниско напрежение варира в зависимост от капацитета на нуждите на трансформатора и потребителя. Ако капацитетът е малък и търсенето е малко, могат да бъдат зададени по -малко маршрути; Ако капацитетът е голям и търсенето е високо, могат да бъдат зададени повече маршрути. Той може да бъде разположен и във формат на операция на коридора.
