Надеждното, бързо и безопасно електроразпределение е предпоставка за икономически растеж и социален прогрес. В градската инфраструктура, промишлени съоръжения, проекти за възобновяема енергия и внедряване на аварийно захранване, инженерите и разработчиците на проекти все повече изискват решения за дистрибуция, които намаляват сроковете за гражданско строителство, намаляват общия риск на проекта и поддържат най-високите нива на оперативна безопасност.
Трансформаторната подстанция тип кутия — известна също като компактна подстанция или сглобяема подстанция — отговаря на това търсене с фабрично сглобена, предварително тествана единица, която интегрира разпределителна апаратура за средно напрежение (MV), разпределителен трансформатор и разпределително оборудване за ниско напрежение (LV) в един защитен от атмосферни влияния корпус. Елиминирайки нуждата от конвенционални сгради на подстанции, подстанцията в кутия може да бъде инсталирана на подготвена плоча, захранвана и пусната в експлоатация за част от времето, изисквано от традиционните подходи.
Lugao Power Co., Ltd. е водещ базиран в Китай специалист в кутийни трансформаторни подстанции, предлагащ продукти от европейски тип (IEC стандарт) и американски (ANSI/IEEE стандарт). Фабрично-директният модел на компанията, съответствието с множество стандарти и силните възможности за персонализиран инженеринг я правят надежден OEM партньор и партньор на едро за EPC изпълнители, комунални услуги, индустриални разработчици и собственици на проекти за възобновяема енергия по целия свят.
Тази бяла книга предоставя изчерпателен технически и търговски анализ на трансформаторни подстанции тип кутия: продуктова таксономия, инженерни принципи, показатели за ефективност, насоки за прилагане, съответствие със стандартите и методология за вземане на решения за обществени поръчки. Той е предназначен като справочен документ за електроинженери, ръководители на проекти, специалисти по обществени поръчки и лица, вземащи технически решения.
Предвижда се световното потребление на енергия да расте с 2,4–3,1% годишно до 2035 г., водено от индустриалната експанзия, нарастването на градското население, приемането на електрически превозни средства и интегрирането на разпределени възобновяеми енергийни източници. Конвенционалните методи за изграждане на подстанции — изискващи постоянни граждански структури, удължени срокове за издаване на разрешителни и големи монтажни екипи — са все по-несъвместими със скоростта и гъвкавостта, изисквани от съвременното изпълнение на проекти.
Междувременно очакванията за безопасност и надеждност от комуналните услуги и регулаторните органи продължават да нарастват. Събития като повреди на оборудване поради неадекватна защита на околната среда, инциденти с дъгова светкавица от открити тоководещи части и замърсяване с масло от старо оборудване водят до преминаване към по-интегрирани, фабрично тествани и затворени дистрибуторски архитектури.
Глобалният пазар на компактни/кутиеви подстанции беше оценен на приблизително 13,5 милиарда USD през 2023 г. и се очаква да нарасне с CAGR от 7,2–8,5% до 2030 г. Ключовите вектори на растеж включват:
| Регион | 2023 Стойност | Прогноза за 2030 г | CAGR | Ключов драйвер |
|---|---|---|---|---|
| Азия-Тихоокеански регион | 5,4 милиарда долара | 9,8 милиарда щатски долара | 8,9% | Индустриализация, RE |
| Европа | 3,1 милиарда долара | 5,1 милиарда долара | 7,4% | Модернизация на мрежата |
| Северна Америка | 2,6 милиарда долара | 4,2 милиарда долара | 7,1% | Стареене на инфра подмяна |
| MEA и Латинска Америка | 2,4 милиарда долара | 4,5 милиарда долара | 9,4% | Програми за електрификация |
Таблица 1 — Глобален пазар на кутийни подстанции по региони, 2023–2030 г
A Трафопост кутия(наричана още компактна подстанция, сглобяема подстанция или пакетна подстанция) е напълно фабрично сглобен, предварително тестван разпределителен блок, който интегрира три функционални компонента в един устойчив на атмосферни влияния корпус:
Фабричното сглобяване гарантира, че вътрешното окабеляване, връзките на шините, настройките на защитните релета и междукомпонентните интерфейси са завършени, тествани и проверени преди доставката. Работата на място се свежда до подготовка на гражданска основа, завършване на кабели MV/LV, заземяване и захранване.
Подстанциите тип кутия са широко категоризирани в две дизайнерски семейства, отразяващи различни инженерни традиции и предпочитания за регионални стандарти:
| Измерение | Европейски тип | Американски тип |
|---|---|---|
| Стандартен | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, серия C37 |
| Превключване на MV | Вакуумна CB или SF₆ разпределителна уредба | Предпазител + прекъсвач на товара (LBS) |
| Трансформатор | Сух тип (за предпочитане) или потопен в масло | Потопен в масло (стандартен) |
| Целеви региони | Европа, Китай, Близкия изток, Азия-Тихия океан, Африка | Северна Америка, Латинска Америка, части от Азия и Африка |
Таблица 2 — Европейски срещу американски тип: Класификация от най-високо ниво
Кутиевата подстанция от европейски тип приема модулно оформление с три отделения в горещо поцинкована или неръждаема стоманена кутия. Трите отделения — разпределителна уредба за средно напрежение, трансформатор и разпределение за НН — са физически разделени от вътрешни преградни стени, осигуряващи ограничаване на повредата на дъгата и позволяващи независим достъп за поддръжка без прекъсване на захранването на съседни секции.

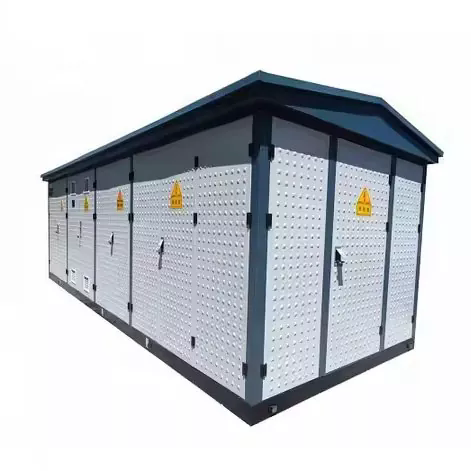

Фигура 1 — Подстанция от европейски тип кутия
Отделението за MV побира или пръстеновидно основно устройство (RMU), или отделни MV панели в зависимост от топологията на захранване (радиално или пръстеновидно захранващо устройство). Използват се две основни технологии за разпределителна апаратура:
| технология | Описание |
|---|---|
| Вакуумен прекъсвач (VCB) | Прекъсва токовете на повреда и натоварване във вакуумен прекъсвач. Предлага висока издръжливост (10 000+ работни цикъла), бързо отстраняване на повредата (<50 ms) и не съдържа SF₆ — все по-предпочитан според екологичните разпоредби. |
| SF₆ Комутационни уреди с газова изолация (GIS) | Използва газ серен хексафлуорид за гасене на дъгата и изолация. Изключително компактен и високо надежден. Забележка: SF₆ е мощен парников газ (GWP ~23 500) и употребата му подлежи на затягане на екологичните разпоредби в ЕС и другаде. |
| Пръстеново основно устройство (RMU) | Фабрично запечатано, газово изолирано (SF₆ или вакуумно) превключващо устройство, съчетаващо прекъсвачи на товара и предпазни предпазители в компактен метален корпус. Идеален за разпределителни мрежи с пръстеновидно захранване. |
Разпределителната апаратура за средно напрежение осигурява всички необходими защитни функции: свръхток (ANSI 51), заземяване (ANSI 51N/67N) и диференциална защита, където е посочено. Съответствието с IEC 62271-200 гарантира класифициране на дъгова повреда (IAC — Internal Arc Classified) за защита на персонала.
Трансформаторният отсек на подстанция от европейски тип най-често побира сух трансформатор от лята смола (серия SCB), въпреки че се използват и модули, потопени в масло. Предпочитанието за сух тип в подстанции от европейски тип е в съответствие с предимствата на пожарната безопасност, които са критични за градски, търговски и близки инсталации на закрито. Ключови характеристики:
В отделението за НН се помещава основното разпределително табло за НН с прекъсвачи с формован корпус (MCCB) или въздушни прекъсвачи с отворен тип (ACB) на изходящи захранващи устройства, измерване на енергията, кондензатори за коригиране на фактора на мощността (по избор) и интерфейси за дистанционно наблюдение и интеграция на SCADA. Шинопроводните системи са оразмерени за номинален ток с подходяща устойчивост на късо съединение съгласно IEC 61439.
| Параметър | Спецификация Диапазон |
|---|---|
| Номинален капацитет | 100 kVA – 2500 kVA (стандарт); до 6300 kVA специални |
| Клас на напрежение MV | 6 kV, 10 kV, 20 kV, 35 kV |
| НН изходно напрежение | 0,4 kV (3P+N), наличен по поръчка |
| Превключващо устройство MV | Вакуум CB / SF₆ RMU / прекъсвач на товара |
| Тип трансформатор | Сух тип лята смола (за предпочитане) или потопена в масло |
| Рейтинг на късо съединение | 16 kA / 20 kA / 25 kA (1 s) — съгласно IEC 62271 |
| Клас на защита | IP33D стандарт; IP44 / IP54 с подобрена защита |
| Околна температура | –25 °C до +40 °C стандарт; –40 °C налична арктическа версия |
| Надморска височина | До 1000 м стандарт; понижени версии за до 4000 m |
| Приложими стандарти | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Интелигентна интеграция на мрежата | Наличен комуникационен интерфейс IEC 61850; Готов за SCADA |
Таблица 3 — Европейски тип боксова подстанция: Примерни технически спецификации
Американският тип (наричан още трансформаторна подстанция, монтирана на подложка или захранваща верига) се отличава с триъгълното си или линейно вътрешно оформление, с превключвателното отделение за средно напрежение и секциите за измерване/разпределение на ниско напрежение, достъпни съответно отпред и отстрани, а потопеният в масло трансформатор заема централното отделение. Външното заграждение обикновено е дебел боядисан стоманен шкаф с устойчиви на намеса, заключващи се с катинар врати, предназначени за монтаж на нивото на земята върху бетонна подложка.
Фигура 2 — Подстанция с американска кутия
Американският тип използва по-проста, по-икономична конфигурация за превключване на средно напрежение в сравнение с европейския тип. Стандартното устройство се състои от:
Тази конфигурация предлага завладяваща комбинация от простота, рентабилност и надеждност. Липсата на сложна защитна електроника намалява тежестта на поддръжката и изискванията за специализирани умения, което го прави много подходящ за приложения в области с ограничена техническа инфраструктура на работната сила.
Трансформаторът в подстанция от американски тип неизменно е потопен в масло, запечатан (без консерватор) модул. Напълно запечатаният дизайн предотвратява проникването на влага в маслото, като елиминира основната причина за влошаване на изолацията. Ключови характеристики:
Секцията НН на подстанция от американски тип е сравнително по-проста, обикновено включваща главен прекъсвач или разединител с предпазител, гнездо за електромер и връзки за изходящи захранващи устройства НН. По-усъвършенствано разпределение на НН (множество изходящи фидери, корекция на фактора на мощността, дистанционно наблюдение) може да бъде включено, но е по-рядко срещано в стандартните конфигурации.
| Параметър | Спецификация Диапазон |
|---|---|
| Номинален капацитет | 75 kVA – 2500 kVA (стандарт); 3,750 kVA+ със специален дизайн |
| Клас на напрежение MV | 5 kV, 15 kV, 25 kV, 35 kV (ANSI клас) |
| НН изходно напрежение | 120/240 V (монофазен), 208Y/120 V, 480Y/277 V или потребителски |
| Превключващо устройство MV | Bay-O-Net / Предпазител за ограничаване на тока + Превключвател за прекъсване на товара |
| Тип трансформатор | Потопен в масло, херметически затворен (ONAN) |
| Заграждение | Дебела стомана, прахово боядисана / полиуретанова боя; устойчив на подправяне |
| Клас на защита | Стандарт NEMA 3R (устойчив на дъжд и суграшица); NEMA 4X по избор |
| Deadfront Design | Да — колянови конектори за безопасно докосване крайно завършване на MV кабел |
| Приложими стандарти | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Loop Feed | Стандартно — две входящи позиции на MV кабел (с възможност за захранване по контур) |
Таблица 4 — Американски тип боксова подстанция: Примерни технически спецификации
Въпреки че и двата вида продукти изпълняват основната цел за компактно, сглобяемо разпределение на мощността, техните философии на проектиране, способност за защита, профили на разходите през жизнения цикъл и оптимални среди за приложение се различават значително. Таблицата по-долу предоставя структурирано сравнение в подкрепа на решенията за избор на технология.
| Критерий | Европейски тип | Американски тип |
|---|---|---|
| MV защита | Пълна CB защита с реле; висока дискриминация на грешките | Базиран на предпазител; по-проста, ограничена селективност на разломната зона |
| Трансформатор | Предпочита се сух тип — пожаробезопасен, лесен за поддръжка | Потопен в масло — здрав, рентабилен, доказал се |
| Капиталови разходи | По-висок (15–30% премия спрямо американски) | По-нисък — икономичен за проекти с ограничен бюджет |
| Готов за интелигентна мрежа | Отличен — IEC 61850, SCADA, дистанционно управление | Основен — ограничен вроден интелект; с възможност за надграждане |
| Пожарна безопасност | Отличен (сух трансформатор, клас на пожар F1) | Добър — запечатан дизайн на маслото; необходими противопожарни мерки |
| Поддръжка | Много ниско — сухият тип не се нуждае от обслужване с масло | Умерен — периодичен мониторинг на състоянието на маслото |
| Монтаж | Малко по-сложно; специалист по въвеждане в експлоатация | Просто, бързо — идеално за разпределено внедряване |
| Толерантност към претоварване | Добър (с опция за принудително въздушно охлаждане) | Отлично — голяма топлинна маса на маслото |
| Основен стандарт | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Таблица 5 — Европейска срещу американска кутия тип подстанция: Цялостно сравнение
Нито един тип не е универсално превъзходен. Европейският тип осигурява по-голяма интелигентност на защитата, пожарна безопасност и мащабируемост на интелигентната мрежа на премиум цена, което го прави оптимален за градска, търговска и регулирана среда. Американският тип предлага изключителна разходна ефективност и простота на внедряване за индустриални паркове, крайградски мрежи и чувствителни към бюджета проекти.
Корпусът е първата линия на защита за вътрешното електрическо оборудване и представлява критичен елемент за дългосрочна надеждност. Подстанциите Lugao Power box използват следната конструктивна йерархия в зависимост от типа на продукта и спецификацията на околната среда:
| Тип материал | Описание |
|---|---|
| Горещо поцинкована (HDG) стомана | Основна конструкция за всички стандартни единици. Цинковото покритие осигурява отлична устойчивост на корозия; подходящ за обща индустриална и градска среда. Минимален цинков слой: 85 μm по ISO 1461. |
| 304 / 316L неръждаема стомана | Предназначен за крайбрежни, морски, химически или приложения с висока влажност. Клас 316L осигурява превъзходна устойчивост на хлорид. Стандарт за офшорни вятърни подстанции. |
| Корпус от алуминиева сплав | Лека опция за обекти с ограничения на теглото или транспортни логистични ограничения. Анодизираната повърхност осигурява устойчивост на корозия без боядисване. |
| GRP / FRP композит | Опция от подсилен със стъкло полимер за приложения, изискващи немагнитни, непроводими кутии (напр. MRI пакети, чувствителни електронни среди). |
Защитата на корпуса срещу твърди частици и вода се определя от IP кода (IEC 60529). Стандартните и подобрените нива на защита на Lugao са:
| IP клас | Ниво на защита | Типично приложение |
|---|---|---|
| IP33D | Защита от прах/дъжд (15° спрей). | Стандартен външен монтаж, общ климат |
| IP44 | Устойчив на пръски от всички посоки | Крайбрежни райони, тропически зони с много валежи |
| IP54 | Защитен от прах + устойчив на пръски | Прашна промишлена среда, пустинен климат |
| NEMA 3R | Дъжд и суграшица (стандарт ANSI/NEMA) | Американски тип за Северна Америка / ANSI проекти |
Таблица 6 — Класове на защита IP/NEMA на кутията, предлагани от Lugao Power
Ефективното управление на топлината в корпуса е от съществено значение за предотвратяване на преждевременно стареене на изолацията и осигуряване на работа в границите на номиналната температура. В подстанциите Lugao работят:
Съответствието с приложимите международни и национални стандарти не е задължително — то е в основата на одобренията на проекти, споразуменията за междусистемна връзка, застрахователното покритие и дългосрочната правна защита на отговорността. Продуктите на Lugao Power са проектирани, произведени и тествани в съответствие с пълната матрица от приложими стандарти както за европейски, така и за американски продукти.
| Стандартен | Тяло | Обхват |
|---|---|---|
| IEC 62271-202 | IEC | Сглобяеми подстанции за високо напрежение/ниско напрежение — основен стандарт за проектиране за европейски тип. |
| IEC 60076-11 | IEC | Сухи силови трансформатори — пожароустойчивост, климатичен/екологичен клас, изолация. |
| IEC 62271-1 / -100 / -200 | IEC | Общи спецификации за разпределителна апаратура за променлив ток; AC прекъсвачи; Разпределителна уредба за променлив ток в метален корпус. |
| IEC 61439-1 / -2 | IEC | Комутационни и контролни апарати за ниско напрежение — Проектиране и изпитване на разпределителни табла за НН. |
| ANSI/IEEE C57.12.26 | IEEE | Изисквания за монтирани на тампон маслени, еднофазни разпределителни трансформатори — американски тип. |
| ANSI/IEEE C57.12.28 | IEEE | Цялост на корпуса на оборудването, монтирано на подложка — ANSI механични характеристики и сигурност. |
| GB/T 17467 | SAC | Китайски национален стандарт за сглобяеми подстанции за високо/ниско напрежение (еквивалентен на IEC 62271-202). |
| CE (LVD + EMC) | ЕС | Задължително за продукти, пуснати на пазара на ЕС/ЕИП. Демонстрира съответствие с Директивата за ниско напрежение и Директивата за ЕМС. |
| CCC (3C) | CNCA | Задължителна сертификация в Китай — изисква се за регулирани електрически продукти, продавани на китайския вътрешен пазар. |
Таблица 7 — Матрица за съответствие със стандартите: Подстанции Lugao Power Box
Когато възлагате поръчки за международни проекти, винаги посочвайте приложимите стандарти в документите за RFQ и изисквайте удостоверяеми типови тестови сертификати от акредитирана лаборатория на трета страна (напр. KEMA, TÜV, SGS, CESI). Lugao Power поддържа текущи доклади от типови изпитвания и сертификационна документация за всички стандартни продуктови линии и предоставя копия като част от стандартния пакет документация за доставка.
Трансформаторните подстанции тип кутия се разполагат в изключително разнообразни приложения. Следващите раздели профилират основните сегменти на приложение, със специфични насоки за избор на тип продукт, ключови инженерни изисквания и съответните възможности на Lugao за всеки от тях.
Общинските комунални услуги и градските разпределителни компании използват кутийни подстанции, за да осигурят крайната трансформация от 10–35 kV до 0,4 kV в рамките на градска среда, където пространството е оскъдно и изискванията за естетика, шум и безопасност са строги. Типичните сценарии за разполагане включват подземни камери, надземни позиции на павилиони и в многоетажни паркинги или мазета на сгради.
Индустриалните паркове и големите производствени кампуси изискват надеждна, бързо разгръщаема инфраструктура за разпределение на електроенергия, способна да обслужва различни натоварвания — моторни задвижвания, процесно отопление, сгъстен въздух, ОВК — с високи коефициенти на натоварване и взискателни изисквания за качество на захранването.
Проектите за слънчева фотоволтаична и вятърна енергия от комунални услуги изискват голям брой подстанции (обикновено 0,69 kV инверторен изход към 10/35 kV колекторна мрежа). Икономиката и графикът на тези проекти са силно чувствителни към цената на оборудването и графика за инсталиране — и двете области, в които кутийните подстанции предлагат решаващи предимства пред конвенционалната конструкция на подстанции.
Основното развитие на инфраструктурата — летища, морски пристанища, метро/железопътни системи, стадиони, центрове за данни и пречиствателни станции — изисква надеждно първично електроразпределение с добре дефинирани изисквания за наличност и поддръжка. Кутийните подстанции служат като първични разпределителни точки и вторични подстанции в разпределителната мрежа на обекта.
Строителни проекти, операции по възстановяване след бедствия, големи събития и военни разполагания изискват преносима, бързо разгръщаема инфраструктура за електроразпределение. Подстанциите, монтирани на плъзгачи или монтирани на ремаркета, осигуряват пълна възможност за разпределение с минимална подготовка на обекта.
| стъпка | активност | Ключови въпроси и съображения |
|---|---|---|
| 1 | Определете натоварване и капацитет | Общо натоварване (kVA), коефициент на търсене, прогноза за нарастване на натоварването за 15–20 години? Размер за 70–80% натоварване при пиково прогнозирано търсене. |
| 2 | Определете нивата на напрежение | Налично захранващо напрежение средно напрежение? Изисквано разпределително напрежение НН? Необходимо ли е регулиране на напрежението (OLTC) за стабилност на товара? |
| 3 | Оценете сайта и околната среда | На закрито или на открито? Температурен диапазон на околната среда, надморска височина, влажност, ниво на замърсяване (сол, прах, химикал)? Пространски ограничения? |
| 4 | Изберете Тип продукт | Приоритет на пожарна безопасност → европейски (сух тип). Бюджетно ограничение / проста защита → американски. Интелигентна мрежа / автоматизация → европейски. |
| 5 | Посочете стандарти | Идентифицирайте задължителни стандарти за юрисдикцията на проекта. Посочете необходимите сертификационни знаци (IEC, ANSI, CE, CCC и т.н.) в RFQ. |
| 6 | Оценете TCO | Сравнете общата цена на притежание: капиталови разходи + капитализирани загуби на празен ход + капитализирани загуби на натоварване + разходи за поддръжка през експлоатационния живот. |
Таблица 8 — Рамка за избор на подстанция в шест стъпки
| Изберете ЕВРОПЕЙСКИ ТИП, ако… | Изберете AMERICAN TYPE, ако... |
|---|---|
| – Инсталирането е на закрито, в града или в близост до обитавани сгради – Кодовете за пожарна безопасност забраняват оборудване, напълнено с масло – Необходима е интеграция на интелигентна мрежа / SCADA – Посочена е висока степен на защита – Минималната поддръжка е приоритет – Мястото е обект на висока влажност или корозивна атмосфера – Юрисдикция на проекта IEC (Европа, Китай, Близкия изток, Африка) |
– Бюджетът на проекта е ограничен – Бързото разгръщане е от решаващо значение – Приложението е индустриално, крайградско или селско на открито – Толерантността към претоварване е важна – Лесна работа от техници от общата търговия – Използва се MV мрежова топология с подаване на контур – ANSI/IEEE проектна юрисдикция (Америка, части от Азия) |
Таблица 9 — Ръководство за бърз избор: европейски срещу американски тип
При издаване на заявка за оферта (RFQ) към Lugao Power или който и да е доставчик на подстанция, следва да се предоставят или поискат следните технически данни:
Lugao Power Co., Ltd.е базиран в Китай специализиран производител на силови трансформатори и кутийни трансформаторни подстанции, фокусиран изключително върху проектирането, инженеринга и доставката на електрическо разпределително оборудване за вътрешни и международни пазари. Фокусът върху единствения продукт на компанията позволява дълбочина на техническите възможности и последователност на качеството на производството, които универсалните доставчици на електрическо оборудване не могат да възпроизведат.
Lugao работи както като OEM партньор за международни електрически марки, така и като директен доставчик на едро на EPC изпълнители, комунални услуги и индустриални разработчици в световен мащаб. Фабричните доставки елиминират маржовете на дистрибуторите и осигуряват постоянно качество, директен инженерен достъп и надеждна доставка за клиентите.

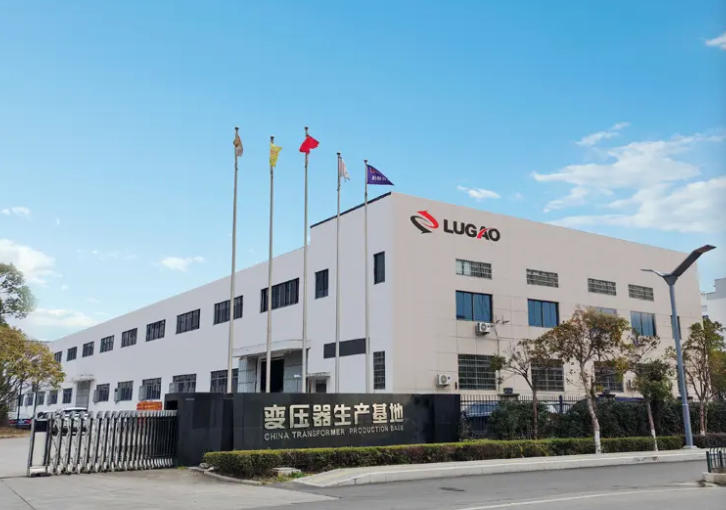

Фигура 3 — Производствена база на Lugao Power Co., Ltd
| Продукт | Налични варианти | Обхват на капацитета |
|---|---|---|
| Подстанция от европейски тип Box | VCB / SF₆ RMU / LBS + сух или маслен трансформатор | 100 kVA – 6300 kVA |
| Подстанция American Type Box | Предпазител+LBS, захранващ контур, монтаж на подложка, потопен в масло трансформатор | 75 kVA – 3750 kVA+ |
| Сух разпределителен трансформатор | Серия SCB, лята смола, клас на пожар F1 | 30 kVA – 10 000 kVA |
| Маслен трансформатор | Серия S11/S13/S15, ONAN/ONAF/OFAF | 30 kVA – 50 000 kVA |
| Персонализирани / OEM подстанции | Пълно инженерно обслужване, персонализирани размери и рейтинги | По спецификация на проекта |
Таблица 10 — Преглед на продуктовото портфолио на Lugao Power
| Предимство | Описание |
|---|---|
| Специализиран фокус | Всеки инженерен ресурс, тестово съоръжение и производствен процес в Lugao са посветени на продукти за трансформатори и подстанции. Без размиване на експертен опит в несвързани продуктови линии. |
| Съответствие с множество стандарти | Продукти, сертифицирани по IEC, ANSI/IEEE, GB, CE и CCC — позволяващи внедряване в практически всяка проектна юрисдикция по света без реинженеринг. |
| Инженеринг по поръчка | Вътрешният дизайнерски екип осигурява пълна персонализация: нестандартни напрежения, необичайни мощности, специални материали за корпуси, екстремни климатични дизайни и интегриране на интелигентна мрежа. |
| Директно фабрично ценообразуване | Елиминирането на дистрибуторските маржове осигурява 15–25% структурно предимство в разходите в сравнение с еквивалентни продукти, закупени чрез дистрибуторски мрежи. |
| Доказана надеждност | Продукти, проектирани и валидирани за работа при непрекъснато пълно натоварване, висока влажност, висока температура, солена мъгла и пустинен прах. |
| OEM партньорство | Пълна OEM възможност, включително персонализирана табелка, документация и опаковка за международни клиенти на марката, изискващи доставка с бял етикет. |
Lugao Power изнася кутийни подстанции и силови трансформатори за проекти в Азиатско-тихоокеанския регион, Близкия изток, Африка, Европа и Америка. Мултистандартното портфолио на компанията и опитът с международната логистика, митническата документация и изискванията за одобрение на местните комунални услуги я правят надежден партньор за доставка на трансгранични проекти.
Производствените и инженерните операции на Lugao Power се управляват от Система за управление на качеството (QMS), съобразена с принципите на ISO 9001, покриваща пълния жизнен цикъл на продукта от доставката на материали през доставката и следпродажбената поддръжка. QMS включва документирани процедури за контрол за всички критични производствени процеси, квалификация на доставчика, инспекция в процеса, управление на несъответствия и поддръжка на калибрирано тестово оборудване.
Всяка подстанция Lugao box се подлага на цялостна програма за рутинни тестове преди доставката, включително:
| Тест | Стандарт / Критерии за приемане |
|---|---|
| MV диелектрик (AC издръжливост) | IEC 62271-1 / ANSI C37: Приложено при номинално ниво на изолация за 1 минута — без пламък |
| Издръжливост на LV мощност честота | IEC 61439-1: Прилага се за номинално ниво на изолация — без пламък |
| Рутинни тестове на трансформатори | IEC 60076-1: Съпротивление на намотката, съотношение на напрежението, импеданс на късо съединение, загуба на празен ход, загуба на натоварване |
| Изолационно съпротивление | Съгласно IEC 60076 / IEC 62271 — съпротивление, измерено при 2500 V DC; в сравнение с фабричната базова линия |
| Функционален тест на защитното реле | Всички защитни функции, тествани спрямо настройките за координиране на релето; времето за пътуване е потвърдено |
| Тест за взаимосвързана функция | Всички механични и електрически блокировки са проверени за предотвратяване на неправилни последователности на превключване |
| Визуална проверка и проверка на размерите | Всички компоненти, етикети, кабелни маркировки и връзки са проверени спрямо одобрен чертеж |
| Маслена проба (потопени в масло единици) | IEC 60296: Диелектрична якост, съдържание на влага и киселинност, тествани и сертифицирани |
Таблица 11 — Програма за рутинни тестове за подстанции Lugao Box
За значителни поръчки или по желание на клиента, Lugao Power организира фабрично приемателно изпитване (FAT) в своето съоръжение. По време на FAT инженерите на клиента или назначеният инспекционен агент могат да присъстват на всички рутинни електрически тестове, да прегледат сертификатите за материали и компоненти, да проверят съответствието на размерите, да инспектират документацията за качество и да потвърдят точността на табелката с данни, преди да разрешат изпращането. Пълните протоколи от теста на FAT с данни от теста, записи за калибриране и подпис от инспектор се предоставят като част от пакета с документация за доставка.
