Разпределителната апаратура е гръбнакът на всяка модерна електрическа система. От генераторните терминали на електроцентрала до последния разпределителен панел в търговска сграда, разпределителната апаратура изпълнява основните функции на превключване, защита, изолация и наблюдение, които поддържат захранването да тече безопасно и надеждно. Без него не биха били възможни нито контролирана работа, нито безопасно управление на повреди в електрическите мрежи.
С нарастването на глобалното търсене на електроенергия, енергийните мрежи стават по-сложни и интегрирането на възобновяеми енергийни източници се ускорява, изискванията към разпределителната апаратура се развиват бързо. По-високите рейтинги на издръжливост на късо съединение, по-интелигентната координация на защитата, интегрирането на дигитално наблюдение и по-строгите стандарти за екологично представяне променят спецификациите, изисквани от комуналните услуги, индустриалните оператори и разработчиците на инфраструктура по целия свят.
Тази бяла книга предоставя задълбочено изследване на технологията на разпределителната апаратура в класовете на напрежение — от разпределителна разпределителна уредба за ниско напрежение до пръстеновидни главни модули за средно напрежение и разпределителна уредба за високо напрежение в метален корпус. Той обхваща инженерните принципи, залегнали в основата на всяка продуктова категория, ключовите параметри на ефективността и стандартите, които управляват спецификацията, основните области на приложение и структурираната методология за възлагане на обществени поръчки, която да ръководи решенията за избор на технология.
Lugao Power Co., Ltd. е водещ базиран в Китай производител на пълния диапазон на напрежението на разпределителната апаратура, предлагащ продукти, сертифицирани по IEC, ANSI и IEEE стандарти с OEM възможности, силна персонализирана инженерна поддръжка и богат опит в глобалния износ. Този документ също така представя продуктовото портфолио на Lugao Power, производствените възможности и конкурентното позициониране като надежден партньор за доставки за глобални проекти за разпределителни уреди.
Глобалният инсталиран капацитет за производство на електроенергия надхвърли 9000 GW през 2024 г. и продължава да расте с приблизително 3% годишно. Всеки ват от този капацитет - независимо дали е генериран от въглища, газ, ядрена енергия, вода, слънчева енергия или вятър - трябва да премине през разпределителни системи многократно по пътя си от генератора до потребителя. Надеждната и безопасна работа на тази комутационна инфраструктура не е просто инженерно съображение; то е предпоставка за функционирането на съвременното общество.
Достъпът до електроенергия, надеждността на мрежата и скоростта на разширяване на инфраструктурата са критични определящи фактори за икономическата конкурентоспособност. Прекъсванията на електрозахранването, причинени от повреди в разпределителната уредба, струват на индустриалните икономики милиарди долари годишно в загуба на производство и повредено оборудване. Обратно, добре проектираните, правилно поддържани комутационни системи позволяват мрежи с висока достъпност, които са в основата на всичко - от болнични операции до производство на полупроводници до услуги в центрове за данни.
Глобалният пазар на разпределителни уреди беше оценен на приблизително 127 милиарда щатски долара през 2023 г. и се предвижда да нарасне с CAGR от 6,8–7,9% до 2030 г., достигайки приблизително 200–215 милиарда щатски долара. Основните двигатели на растежа включват:
| Регион | 2023 (B USD) | 2030F (B USD) | CAGR | Основен драйвер |
| Азия-Тихоокеански регион | 52,4 USD | 87,6 щатски долара | 7,6% | Индустриализация |
| Европа | 28,1 USD | 44,8 USD | 6,9% | Надграждане на мрежата, постепенно премахване на SF₆ |
| Северна Америка | 24,6 USD | 39,4 USD | 7,0% | Състаряваща инфра, RE застрояване |
| Близък изток и Африка | 12,3 USD | 22,1 USD | 8,7% | Електрификация |
| Латинска Америка | 9,6 USD | 15,7 USD | 7,2% | Разширяване на мрежата |
Таблица 1 — Световен пазар на разпределителна апаратура по региони, 2023–2030 г. (индикативно)
Терминът "разпределителна уредба" се отнася общо за комбинацията от електрически прекъсвачи, предпазители, прекъсвачи и свързано оборудване за управление, защита, измерване и наблюдение, събрано като координирана интегрирана система. Разпределителната апаратура контролира, защитава и изолира електрическото оборудване в енергийните системи. Това е интерфейсът между електрическата мрежа и товарите, които обслужва, и механизмът за прилагане на схемите за защита и контрол, които поддържат мрежата безопасна.
Разпределителната апаратура може да варира във физически мащаб от едно разпределително табло за ниско напрежение, заемащо няколкостотин милиметра пространство на стената, до газоизолирана подстанция за високо напрежение, обхващаща хиляди квадратни метри. Въпреки този диапазон на мащаба, всички разпределителни уреди изпълняват един и същ набор от основни функции.
| функция | Описание и важност |
| Превключване | Свързване и прекъсване на електрически вериги при нормални работни условия. Позволява планирани преконфигурации на мрежата, прехвърляне на натоварване и изолиране на оборудване за поддръжка. |
| защита | Откриване на необичайни условия (свръхток, късо съединение, заземяване, отклонения на напрежението) и иницииране на бързо прекъсване на веригата за ограничаване на повредата на оборудването и предотвратяване на каскадни повреди. |
| Изолация | Създаване на доказано, видимо, безопасно електрическо прекъсване във верига, което позволява на персонала да работи върху изключено оборудване без риск от неволно повторно захранване. |
| Измерване и измерване | Измерване на напрежение, ток, мощност, енергия, фактор на мощността и хармоници за фактуриране, мониторинг, управление на натоварването и оценка на качеството на захранването. |
| Мониторинг и контрол | Осигуряване на локална и дистанционна видимост на състоянието на веригата, алармени условия и изправност на оборудването; позволяващи дистанционни превключващи операции чрез SCADA или системи за автоматизация на подстанции. |
Таблица 2 — Петте основни функции на разпределителната апаратура
Най-критичната и технически изискваща функция на разпределителната уредба е прекъсването на тока на повреда. Когато възникне късо съединение в енергийна система, токовете на повреда могат да достигнат стойности 10–50 пъти над нормалния работен ток в рамките на милисекунди. Ако не бъдат прекъснати бързо, тези дефектни токове ще причинят катастрофални топлинни и механични повреди на кабели, трансформатори и друго оборудване.
Прекъсвачът - основното прекъсващо устройство в разпределителна уредба - трябва да извърши три действия в бърза последователност: да открие повредата (чрез свързани защитни релета), да раздели електрическите контакти и да изгаси дъгата, която се образува между разделителните контакти. Механизмът за гасене на дъгата е ключовият разграничител между различните технологии на прекъсвачи и е разгледан подробно в Глава 7.
Най-фундаменталната класификация на разпределителната апаратура е според нивото на напрежение, при което работи. Нивото на напрежението определя необходимите изолационни хлабини, енергийните нива на дъгата, размерите на оборудването и приложимите стандарти. Стандартната за индустрията класификация на напрежението е:
| Клас на напрежение | Обхват на напрежението | Типични приложения | Първични стандарти |
| Ниско напрежение (LV) | До 1000 V AC | Сградно разпределение, моторно управление, индустриални табла | IEC 61439, IEC 60947, UL 508A |
| Средно напрежение (MV) | 1 kV – 52 kV | Първично разпределение, промишлени доставки, ВЕ проекти | IEC 62271-100 / -200 / -202 |
| Високо напрежение (HV) | 52 kV – 800 kV | Преносни подстанции, мрежови връзки | IEC 62271-100 / -203, IEEE C37 |
| Ултрависоко напрежение (UHV) | Над 800 kV | Гръбнак на HVDC/HVAC предаване на дълги разстояния | IEC 62271 (специален) |
Таблица 3 - Класификация на разпределителната апаратура по ниво на напрежение
Забележка:Дефинициите на "средно напрежение" и "високо напрежение" варират между органите по стандартизация и регионалните конвенции. В терминологията на IEC HV обхваща всички напрежения над 1 kV, с допълнително разграничение между "високо напрежение" (1–52 kV, понякога наричано MV от практикуващите) и "свръхвисоко напрежение" (EHV) над 52 kV. Тази бяла книга използва конвенцията на практикуващия: LV ≤1 kV; СН = 1–52 kV; HV = 52–800 kV.
Отвъд нивото на напрежение, разпределителната апаратура също се класифицира по няколко други важни измерения:
| Измерение | Категории |
| Средна изолация | Въздушна изолация (AIS), газова изолация SF₆ (GIS), вакуум, масло (наследство), твърд диелектрик |
| Тип корпус | Метален затворен, метален, кабинен тип, отворен тип (на открито) |
| Прекъсваща среда | Въздушна струя, масло, вакуум, SF₆, CO₂ / чист въздух (излизащ) |
| На закрито / на открито | Вътрешна комутационна апаратура (контролирана среда); Външна комутационна апаратура (устойчива на атмосферни влияния конструкция) |
| Фиксиран/с възможност за теглене | Фиксирано монтирани прекъсвачи (по-ниска цена, по-малка гъвкавост) срещу изтеглящи се/изтеглящи се прекъсвачи (по-лесна поддръжка, гореща смяна) |
Таблица 4 — Допълнителни размери на класификацията на разпределителната апаратура
Разпределителната апаратура за ниско напрежение работи при системни напрежения до 1000 V AC (или 1500 V DC), покривайки крайния етап на разпределение на мощността до крайните потребители. Разпределителната уредба НН е най-многобройната по брой единици от всяка категория разпределителна уредба - буквално милиарди единици са инсталирани по целия свят в жилищни, търговски и промишлени сгради, центрове за данни, болници и производствени съоръжения. Въпреки по-ниското си ниво на напрежение, разпределителната апаратура за НН не е проста; модерните НН системи трябва да управляват големи токове на повреда, сложни хармонични среди, висока плътност на свързани товари и все по-усъвършенствани изисквания за качество на захранването и управление на енергията.
Комутационна и контролна апаратура за ниско напрежение (LVSCA), дефинирана от IEC 61439, обикновено включва следните функционални компоненти:

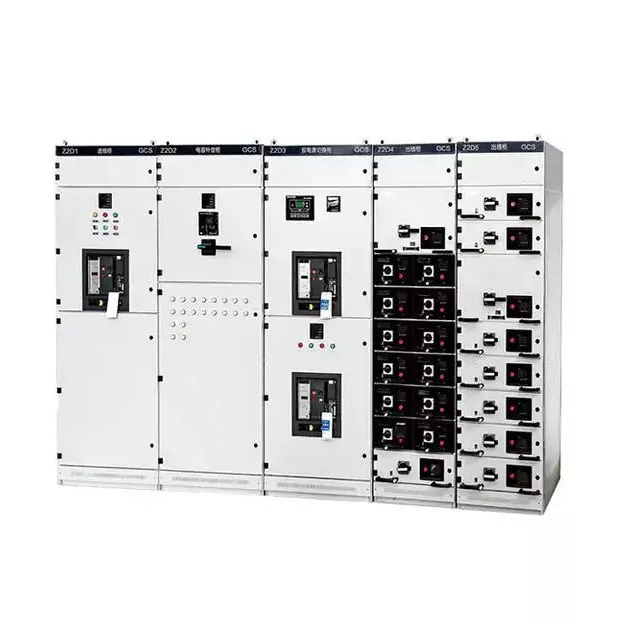

Фигура 1 — Главно разпределително устройство за ниско напрежение
IEC 61439 дефинира няколко типа комутационни и контролни апарати за ниско напрежение (LVSCA) въз основа на тяхната конструкция и функционални характеристики:
| Параметър | Описание и типични стойности |
| Номинално напрежение (Ue) | Работното напрежение на модула. Общи стойности: 230/400 V, 400/690 V, 1000 V. |
| Номинален ток (In) | Максимален непрекъснат ток, който модулът може да носи, без да надвишава температурните граници. Обхват: 63 A до 6300 A. |
| Устойчивост на късо съединение (Icw) | Пиков и краткотраен издържан ток. Типични стойности: 25 kA, 50 kA, 80 kA (1 s или 3 s). |
| Капацитет на прекъсване (Icu / Ics) | Максимална (Icu) и работна (Ic) мощност на прекъсване при късо съединение на прекъсвачи. Трябва да надвишава максималния очакван ток на повреда в точката на инсталиране. |
| Степен на защита (IP) | IP3X минимум за промишлени помещения; IP54 или IP65 за външна или тежка среда съгласно IEC 60529. |
| Форма на вътрешно разделяне | IEC 61439 Формуляри 1–4b определят разделянето между функционалните модули и шините. По-високите форми подобряват безопасността и ограничаването на грешките. |
Таблица 5 — Ключови технически параметри на разпределителна уредба НН

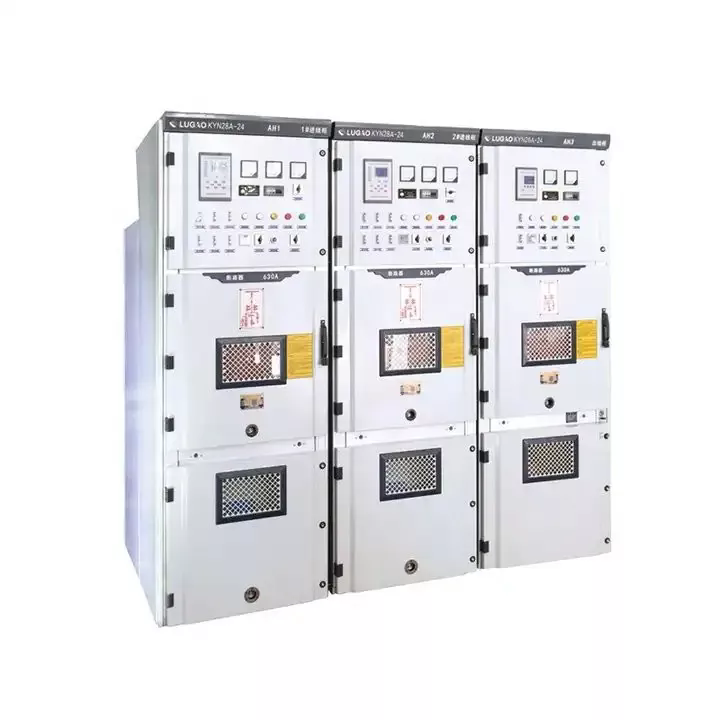

Комутационните уредби за средно напрежение работят в диапазона от 1 kV до 52 kV и представляват първичното комутационно и защитно ниво за електроразпределителните мрежи. Намира се във вторичните терминали на преносни подстанции, в първични разпределителни подстанции, в големи промишлени съоръжения, в точката на свързване на централи за възобновяема енергия и в трансформаторни подстанции тип кутия. Разпределителната апаратура MV определя скоростта на отстраняване на повредата, селективността на защитата и оперативната гъвкавост на разпределителната мрежа.
Сегментът MV преминава през най-значимата технологична трансформация от която и да е категория разпределителни уреди, движена от постепенното премахване на газа SF₆, интегрирането на цифрова защита и мониторинг и изискванията на интелигентните мрежови архитектури.
| Тип конструкция | Характеристики и приложения |
| Разпределителна апаратура в метален корпус | Всички части под напрежение са затворени в заземен метален корпус с отделни отделения за шини, превключващи устройства и кабелни връзки. Стандарт за модерни вътрешни инсталации за средно напрежение (IEC 62271-200). |
| Разпределителна апаратура с метална обшивка | Подкатегория с пълни метални бариери между всички живи части и отделения. Най-високо ниво на ограничаване на вътрешните повреди (IEC 62271-200 LSC2B). |
| Разпределителна уредба от кабинен тип | Неустойчиви на дъга кабинни панели, сглобени в комплекти. По-икономичен, но с по-ниска производителност при повреда на дъгата. |
| Комутационна апаратура с газова изолация (GIS) | Всички части под напрежение са затворени в запечатани кутии, пълни с SF₆ или алтернативен газ. Изключително компактен, подходящ за инсталации с ограничено пространство. |
| Разпределителна апаратура с въздушна изолация (AIS) | Използва въздушна изолация в метални заграждения или отворени конструкции. По-голям отпечатък, но по-опростен и рентабилен. |
Ring Main Unit (RMU) е компактна, фабрично запечатана разпределителна апаратура MV, предназначена за разпределителни мрежи с пръстеновидно захранване — стандартната топология за градски и крайградски кабелни системи MV. RMU обикновено осигурява две позиции на превключвателя на пръстеновидния фидер плюс една или повече позиции на захранващия трансформатор със защитни устройства.

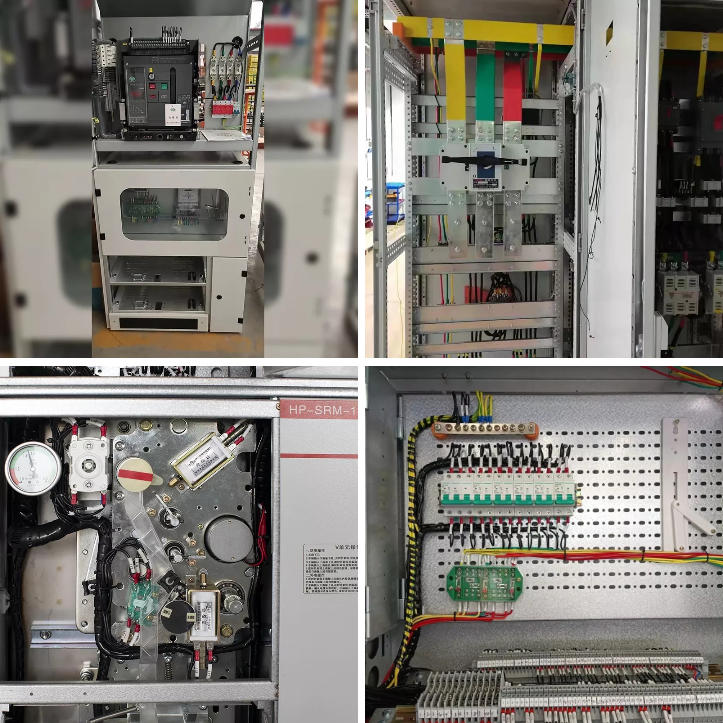

Фигура 2 — Пръстенов основен модул (RMU): Компактно средно напрежение за разпределителни мрежи
RMU се предлагат в два основни варианта на изолация:
| технология | Принцип на работа | Ключови предимства | Ограничения |
| Вакуум CB | Дъгата е загасена във високовакуумна прекъсваща бутилка | Дълъг живот (>10 000 операции), без газ, компактен, лесен за поддръжка | Ограничено до ≤52 kV |
| SF₆ CB | Газовият поток гаси дъгата в камерата под налягане | Висок капацитет на прекъсване, отлична изолация, компактен | Висок GWP (~23 500), опасения за околната среда, изисква се мониторинг на газа |
| Air-Blast CB | Въздухът под високо налягане гаси дъгата | Без опасен газ, подходящ за употреба на открито | Голям размер, висока поддръжка, до голяма степен остарял |
Таблица 6 — Сравнение на технологията на прекъсвачи за средно напрежение
| Параметър | Типичен диапазон/стойности |
| Номинално напрежение | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Номинален нормален ток | 630 A, 1250 A, 1600 A, 2000 A, 2500 A, 3150 A, 4000 A |
| Ток на прекъсване на късо съединение | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Краткотрайна издръжливост | Обикновено 1 s или 3 s при номинален ток на късо съединение |
| Устойчивост на импулс от мълния (LIWV) | 60 kV (клас 7,2 kV) до 250 kV (клас 52 kV), съгласно IEC 62271-1 |
| Работен механизъм | Пружинен двигател (стандарт); ръчни или соленоидни опции |
| Приложим стандарт | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Таблица 7 — Технически спецификации на комутационна апаратура за средно напрежение
Комутационната апаратура за високо напрежение работи при системно напрежение над 52 kV, с често използвани напрежения от 72,5 kV, 145 kV, 245 kV, 420 kV и 550 kV. Това оборудване формира критичната комутационна и защитна инфраструктура на масовата преносна мрежа — най-високоенергийното ниво на енергийната система, отговорно за транспортирането на големи количества електрическа енергия на дълги разстояния между центрове за производство и регионални центрове за натоварване.
Последствията от повреда на разпределителната уредба за високо напрежение са тежки: единичен дефектен прекъсвач в голяма преносна подстанция 220 kV може да изключи стотици мегаватове генериране или натоварване. Повредите на оборудването от токове на повреда при нива на високо напрежение могат да бъдат катастрофални и скъпи. Този контекст обяснява изключително взискателната производителност и строгите изисквания за изпитване, на които трябва да отговарят комутационните апарати за високо напрежение.
В технологията AIS компонентите на разпределителната апаратура за високо напрежение — прекъсвачи, разединители, заземителни превключватели, измервателни трансформатори — се монтират в конструкции на открито с въздух, осигуряващ изолация между частите под напрежение и земята. AIS подстанциите са стандарт за превключване на ниво на предаване от десетилетия и остават често срещани в световен мащаб поради простотата, по-ниската цена и лекотата на поддръжка и проверка.
AIS подстанциите изискват значителна земна площ за поддържане на безопасно разстояние. Типична подстанция 220 kV AIS може да изисква 1–3 хектара, с няколко метра разстояние между фазите и земята.
В GIS технологията всички живи компоненти се помещават в запечатани, пълни с SF₆ газ цилиндрични алуминиеви кутии. Превъзходните диелектрични свойства на SF₆ позволяват хлабините фаза-земя и фаза-фаза да бъдат драстично намалени, свивайки отпечатъка на подстанцията до 10–15% от еквивалентната площ на AIS.
ГИС е предпочитана в среда с ограничено пространство, като градски подземни подстанции, офшорни платформи, обекти с голяма надморска височина и силно замърсени индустриални зони.
Фигура 3 — Преносна подстанция с високоволтова газоизолирана разпределителна уредба (GIS).
Хибридната комутационна апаратура интегрира множество първични функции (прекъсвач, разединител, заземителен превключвател, токов трансформатор) в един компактен модул, запълнен с SF₆. Това предлага междинно намаляване на отпечатъка между AIS и GIS, на цена между двете. HGIS се използва все по-често в разширения на изоставени индустриални зони и добавяне на капацитет, където пълната ГИС е непосилно висока.
Прекъсвачът тип SF₆ тип пуфър или самовзривяващ се прекъсвач е доминиращата HV технология. Подобренията в геометрията на контакта и контрола на дъгата намаляват работната енергия, позволявайки надеждни пружинно задвижвани механизми вместо големи хидравлични/пневматични задвижващи механизми. Поетапните алтернативи на SF₆ за HV (смеси CO₂/O₂, вакуумни прекъсвачи) все още са в процес на проучване, с ограничено търговско внедряване от 2026 г.
| Параметър | Спецификация на разпределителната апаратура Lugao HV |
| Обхват на напрежението | 3600 V – 40 500 V (съвместим с IEC 62271-1 определения за клас на напрежение) |
| Номинален нормален ток | До 4000 А |
| Устойчивост на късо съединение | До 50 kA (1 s краткотрайна издръжливост) |
| Тип корпус | Напълно изолиран метален шкаф; вътрешни и външни конфигурации |
| Средна изолация | Въздушна изолация (AIS) / Твърда изолация; Налични конфигурации SF₆ |
| Съответствие със стандартите | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, серия ANSI/IEEE C37 |
| Сертификати | CE, ISO, CCC; Типово тестван от трета страна |
Таблица 8 — Технически спецификации на разпределителна апаратура Lugao Power HV
Когато контактите на прекъсвача се разделят при натоварване или ток на повреда, електрическата енергия поддържа плазмена дъга между контактите. Температурите достигат 5 000–20 000 K, пренасяйки пълен ток на повреда, докато не изгасне. Способността за гасене на дъгата на прекъсвача — скорост на прекъсване при естествен нулев ток — определя максималния прекъсваем ток на повреда (капацитет на прекъсване) и пропускане на енергия.
Прекъсващата среда, геометрията на контакта и дизайнът на работния механизъм определят производителността на прекъсвача и изискванията за поддръжка.
| Среден | Обхват на напрежението | Превъзходна производителност | Въздействие върху околната среда | Поддръжка | тенденция |
| Вакуум | НН – 52 kV | Отлично | Няма | Много ниско | Отглеждане |
| SF₆ газ | СН – ВН | Отлично | GWP 23 500 ⚠ | Ниско (запечатано) | Регулиран ↓ |
| Въздух (ACB) | LV | добре | Няма | Умерен | Стабилен |
| Масло (наливно) | MV (наследство) | добре | Риск от пожар | високо | Наследство ↓ |
| CO₂ смес | MV–HV (dev) | Нововъзникващи | GWP ~1 | TBD | Фаза на научноизследователска и развойна дейност |
Таблица 9 — Сравнение на среди за гасене на дъгата между категории комутационни апарати
Регламентът на ЕС за F-газовете (EU 2024/573) постепенно премахва SF₆ за нови инсталации за средно напрежение от 2030 г. Други региони приемат подобни правила. Отговорите на индустрията включват:
⚠ БЕЛЕЖКА ЗА ПОРЪЧКАТА
За проекти с 20–30 години живот, определянето на технология без SF₆ избягва разходите за ранна подмяна. Вакуумната и твърдо изолирана MV разпределителна уредба на Lugao Power предоставя съвместими, перспективни алтернативи. Ангажирайте инженерството на Lugao за оптимални решения без SF₆.
| Параметър | Определение и значение |
| Номинално напрежение (Ur) | Най-високото системно напрежение, при което разпределителната уредба може да работи непрекъснато. Трябва да надвишава максималното работно напрежение при монтажа. |
| Номинален ток на прекъсване на късо съединение (Isc) | Максимален ток на повреда, който прекъсвачът може да прекъсне надеждно. Трябва да надвишава предполагаемия ток на повреда в системата. |
| Номинална издръжливост за кратко време (Icw) | Комутационното устройство с максимален ток може да издържи за определено време (1 s или 3 s) без структурни повреди. |
| Номинален нормален ток (Ir) | Максимален непрекъснат ток на натоварване в топлинни граници, с резерв за увеличаване на натоварването. |
| Нива на изолация (LIWV / SIWV) | Устойчивост на импулс от мълния и издръжливост на импулс на превключване. Трябва да се координира със защита от пренапрежение. |
| Класификация по вътрешна дъга (IAC) | Категориите IEC 62271-200 (A, B, AB) определят безопасното ограничаване на вътрешните дъгови повреди. |
| Загуба на непрекъснатост на услугата (LSC) | Категориите IEC 62271-200 LSC1/LSC2/LSC2B определят дали съседните отделения остават под напрежение по време на поддръжка. |
Таблица 10 — Критични технически параметри на разпределителната апаратура
| Стандартен | Тяло | Обхват |
| IEC 62271-1 | IEC | Общи спецификации за комутационни и управляващи апарати за високо напрежение — всички класове на напрежение. |
| IEC 62271-100 | IEC | AC прекъсвачи — първичен MV/HV CB стандарт. |
| IEC 62271-200 | IEC | Разпределителна уредба за променлив ток в метален корпус за 1 kV–52 kV — възли средно напрежение. |
| IEC 62271-203 | IEC | Разпределителна апаратура с газова изолация в метален корпус (GIS) за >52 kV — преносна GIS. |
| IEC 61439-1 / -2 | IEC | Комутационни уредби НН — проверка на дизайна и рутинно изпитване. |
| Серия ANSI/IEEE C37 | IEEE | Обхваща прекъсвачи AC HV (C37.04/06/09), разпределителна апаратура MV (C37.20), тестване. |
| GB/T 3906 | SAC | Китайски стандарт за 3,6–40,5 kV разпределителни уредби в метален корпус. Еквивалентен на IEC 62271-200. |
| Серия IEC 60947 | IEC | Разпределителна и контролна апаратура НН — стандарти за устройства за прекъсвачи, разединители, контактори. |
Таблица 11 — Основни международни стандарти за разпределителна апаратура
| стъпка | активност | Ключови въпроси и резултати |
| 1 | Системен анализ | Извършете/прегледайте анализ на късо съединение. Определете максималния очакван ток на повреда на всяко място. |
| 2 | Дефиниция на натоварване и напрежение | Определете номиналния нормален ток, системното напрежение, регулирането на напрежението, изискванията за OLTC, ако е приложимо. |
| 3 | Избор на технология | Изберете клас на напрежение (LV/MV/HV), прекъсваща среда (вакуум/SF₆/въздух), тип на корпуса (AIS/GIS/метал-затворен), конфигурация на закрито/външно. |
| 4 | Стандарти Определение | Идентифицирайте приложимите стандарти, посочете необходимите сертификати (IEC, ANSI, CE, CCC, DNV и др.) в RFQ. |
| 5 | Координация на защитата | Дефиниране на релейни функции, координация време-ток, комуникационен протокол (IEC 61850, Modbus, DNP3), IAC/LSC изисквания. |
| 6 | Условия на сайта | Определете температура, надморска височина, влажност, замърсяване, сеизмична зона, вътрешна/външна инсталация. Определете намаляването на мощността и спецификациите на корпуса. |
| 7 | RFQ и оценка | Издаване на техническа спецификация. Оценете офертите: съответствие, типови тестове, доставка, поддръжка, TCO. |
Таблица 12 — Седемстепенна спецификация на разпределителната апаратура и процес на доставка
| Изберете разпределителна апаратура за средно напрежение с вакуумна/твърда изолация, когато... | Изберете SF₆ GIS, когато... |
| SF₆ забранен или регулиран; устойчиви на бъдещето, с нисък риск за околната среда; СН ≤ 40,5 kV; ниска поддръжка; предпочитание на закрито | Площта на обекта е силно ограничена; напрежение >40,5 kV; силно замърсена външна среда; удължен интервал на поддръжка; херметично затворено изпълнение |
Таблица 13 — Ръководство за избор на технология: Вакуум/SI срещу SF₆ GIS
💡 КЛЮЧОВА ИНФОРМАЦИЯ
Анализ на TCO: За 20-годишен експлоатационен живот общата поддръжка на разпределителната апаратура SF₆ MV и разходите в края на живота надхвърлят алтернативите с вакуумна/твърда изолация с 15–25% (включително възстановяване на SF₆). Силно се препоръчва количествено определяне на това преди обвързване.
Lugao Power Co., Ltd.е водещ базиран в Китай специализиран производител на електрически разпределителни уреди, силови трансформатори и трансформаторни подстанции тип кутия. Със специален фокус върху електроразпределителното оборудване, Lugao е развил задълбочен инженерен опит в целия диапазон на напрежение – от разпределителни разпределителни уреди за ниско напрежение до метални затворени шкафове за високо напрежение – обслужващи комунални услуги, EPC изпълнители, промишлени оператори и разработчици на проекти за възобновяема енергия на глобалните пазари.
Директната фабрична доставка, съчетана със силна OEM способност, съответствие с множество стандарти и изключително отзивчив екип за техническа поддръжка, правят Lugao предпочитан партньор за доставки за международни проекти, изискващи качество, съответствие и конкурентни цени.

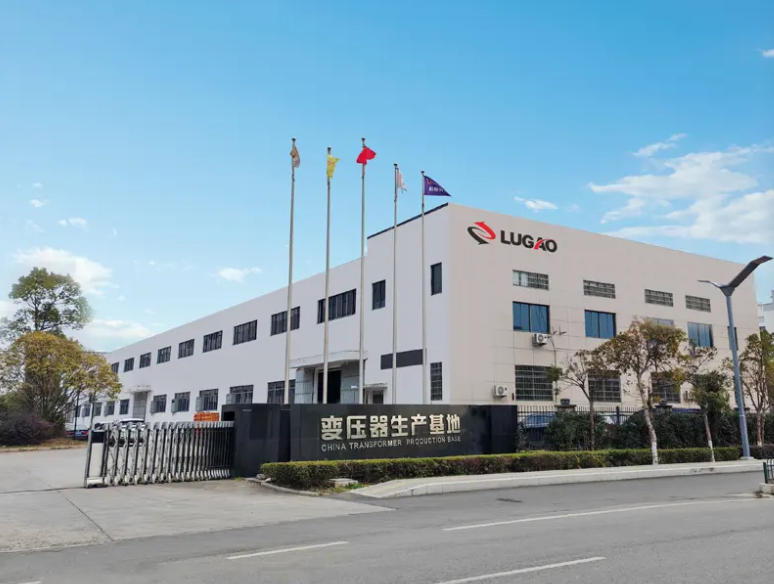

Фигура 4 — Производствена база на Lugao Power Co., Ltd
| Продукт | Обхват на напрежение / ток | Стандарти | Сертификати |
| Главно разпределително табло за НН (MDB) | До 1000 V / до 6300 A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| Център за управление на двигатели LV (MCC) | До 1000 V / до 4000 A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| Разпределителна апаратура в метален корпус MV | 3,6 kV – 40,5 kV / до 4000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, типово тестван |
| Пръстеново основно устройство (RMU) | 12 kV – 40,5 kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, типово тестван |
| Напълно изолиран метален шкаф | 12 kV – 40,5 kV / до 4000 A | IEC 62271-200 | CE, ISO, типово тестван |
| ВН разпределителна уредба | 3600 V – 40 500 V / до 4000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, типово тестван |
| Персонализирана / OEM разпределителна апаратура | По спецификация на клиента | IEC / ANSI / GB / BS (на проект) | По изискване на проекта |
Таблица 14 — Продуктово портфолио от електроразпределителни апарати Lugao
Производствените и инженерните операции на Lugao Power са сертифицирани по ISO 9001, със система за управление на качеството (QMS), обхващаща всички фази на реализацията на продукта — от инспекция на входящия материал през контрол на производствения процес, тестване на готовия продукт и поддръжка след доставката. QMS включва контролирани процедури за преглед на дизайна, квалификация на доставчика, управление на калибрирано тестово оборудване, обработка на несъответствия и коригиращи действия.
Типово изпитване — проведено върху прототипни единици в акредитирани лаборатории за изпитване на високо напрежение на трети страни — проверява дали дизайнът отговаря на всички определени изисквания за производителност. Стандартните продуктови линии на Lugao са типово тествани в съответствие с приложимите IEC и GB стандарти. Докладите от типови изпитвания от признати лаборатории (включително KEMA, TÜV Rheinland, SGS, CPRI и CEPRI) са достъпни за преглед като част от пакета документация за предварителна квалификация.
Типовите тестове за разпределителна апаратура за средно напрежение (IEC 62271-200) включват:
| Рутинен тест | Стандарт / Критерии за приемане |
| Издръжливост на мощностна честота | Приложено напрежение при номинално ниво на изолация за 1 минута — без прекъсване или разрушителен разряд |
| Изолационно съпротивление | Мегер тест при 2,5 kV или 5 kV DC; резултат в сравнение с изходното ниво и минималния праг на приемане |
| Тест за механична работа | Работните механизми на прекъсвача и разединителя са циклични; времена на работа и измерени пътувания |
| Взаимосвързана проверка | Всички блокировки за безопасност (механични и електрически) са проверени за предотвратяване на неправилни последователности на превключване |
| Функционален тест на защитното реле | Всички конфигурирани защитни функции, тествани спрямо настройките на релето; времена за пътуване, проверени според спецификацията |
| Проверка на окабеляване и контролна верига | Непрекъснатостта, полярността и изолацията на всички управляващи и вторични кабели са проверени спрямо одобрени чертежи |
| Визуална проверка и проверка на размерите | Всички компоненти, етикети, маркировки на шини и връзки са проверени спрямо одобрени производствени чертежи |
Таблица 15 — Програма за рутинно изпитване на Lugao Power за разпределителна уредба
АНГАЖИМЕНТ ЗА КАЧЕСТВО
Всяка доставка на разпределителна уредба Lugao Power е придружена от пълен пакет от техническа документация: протокол от рутинно изпитване с всички измерени стойности и критерии за приемане, препратки към сертификати за типови изпитвания, сертификати за материали, записи за калибриране на оборудване за изпитване, записи за инспекция на размерите и чертежи във вида. При поискване могат да бъдат организирани инспекция от трета страна и свидетелски FAT.
