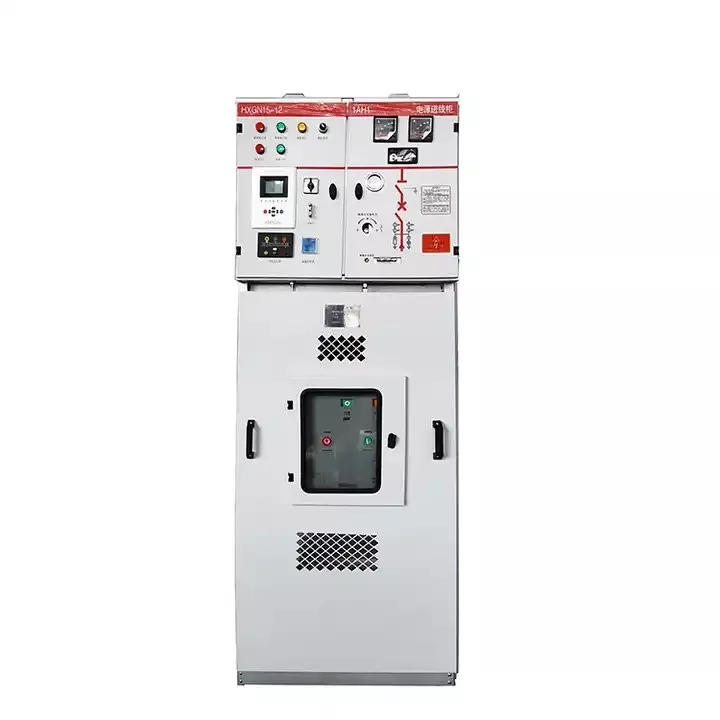

Изборът на правилнияПръстен Основен модулне е просто въпрос на сравняване на номинално напрежение или размер на шкафа. За комуналните услуги, промишлените предприятия, търговските сгради, станциите за възобновяема енергия и инфраструктурните изпълнители истинската загриженост е дали оборудването може да намали риска от прекъсване, да опрости инсталирането, да защити операторите и да поддържа управляемо бъдещото разширяване. Тази статия обяснява как работи Ring Main Unit, къде купувачите често допускат грешки, кои технически точки заслужават внимание и как един практичен процес на подбор може да помогне на проектните екипи да избегнат скъпи несъответствия. Той също така обсъжда какLugao Power Co., Ltdподдържа проекти за разпределение на средно напрежение с компактни, конфигурируеми решения за Ring Main Unit за различни условия на обекта.
- Схема на статията
- Защо правилното основно звено на пръстена е по-важно, отколкото купувачите очакват?
- Какви проблеми трябва първо да разреши едно звънено главно устройство?
- Кои технически фактори трябва да се проверят преди покупка?
- Кой тип Ring Main Unit съответства на различни условия на проекта?
- Как могат купувачите да съставят контролен списък за практичен избор?
- Защо проектните екипи обмислят Lugao Power Co., Ltd?
- Често задавани въпроси относно избора на основно устройство за звънене
- Заключение
Схема на статията
Тази статия е организирана около реалните въпроси, които възникват по време на проекти за разпределение на електроенергия средно напрежение. Първо, той обяснява защо изборът на Ring Main Unit влияе върху планирането на безопасността, непрекъснатостта и поддръжката. След това разбива основните проблеми, които RMU трябва да реши, включително изолиране на грешки, компактна инсталация, защита на оператора и гъвкава мрежова работа. След това той въвежда ключови фактори за закупуване като ниво на напрежение, номинален ток, тип изолация, конфигурация на захранващото устройство, условия на околната среда, защитни функции и възможност за бъдещо разширение.
Статията също така включва сравнителна таблица за често срещани проектни ситуации, практичен контролен списък за купувачи и отговори на ЧЗВ за инженери, EPC изпълнители, екипи за доставки и собственици на съоръжения, които се нуждаят от по-ясен път за вземане на решение, преди да изпратят запитване.
Защо правилното основно звено на пръстена е по-важно, отколкото купувачите очакват?
Пръстеновото основно устройство често се третира като стандартна част от разпределителното устройство, но в реални проекти носи много повече отговорност, отколкото предполага компактният му вид. Той се намира в критична точка в разпределителната мрежа за средно напрежение, като контролира входящите и изходящите захранващи устройства, помага за изолирането на дефектни секции и поддържа непрекъснато захранване, когато една част от мрежата се нуждае от поддръжка или ремонт.
За търговски център прекъсването може да прекъсне бизнеса. За една фабрика това може да спре производствените линии и да наруши графиците за доставка. За болница, железопътна гара, център за данни или съоръжение за пречистване на вода, прекъсването на захранването може да се превърне в сериозен оперативен риск. Ето защо Ring Main Unit трябва да бъде избран като част от цялата дистрибуторска стратегия, а не като обикновена покупка на шкаф.
Правилният RMU помага на екипа по проекта да разреши няколко практически болезнени точки наведнъж. Той може да намали изискванията за пространство в претъпкани електрически помещения, да опрости работата по свързване на кабели, да осигури надеждно превключване и изолация и да улесни бъдещото разширяване на фидера. Лошо съчетан модул обаче може да създаде скрити проблеми: недостатъчна мощност на прекъсване, труден достъп за поддръжка, неясна координация на защитата, неподходяща изолация за влажна среда или ограничено място за бъдещи промени в мрежата.
Какви проблеми трябва първо да разреши едно звънено главно устройство?
Преди да сравнят моделите, купувачите трябва да се отдръпнат и да попитат какъв проблем се очаква да реши Ring Main Unit. Различните проекти могат да използват сходни нива на напрежение, но техните оперативни рискове могат да бъдат напълно различни. Компактна подстанция в жилищен квартал, крайбрежен промишлен завод и слънчева електроцентрала може да се нуждаят от RMU оборудване, но всеки проект има свой собствен приоритет.
В повечето проекти за разпределение на средно напрежение първият проблем е непрекъснатостта на захранването. Пръстеновата мрежа позволява захранване от повече от една посока. Когато един фидер има повреда или изисква поддръжка, дефектната секция може да бъде изолирана, докато останалата част от мрежата продължава да работи. Това е една от причините RMU да се използват широко в градските мрежи, индустриалните паркове и търговската инфраструктура.
Вторият проблем е безопасната работа. Оборудването със средно напрежение трябва да предпазва операторите от случаен контакт, неправилна последователност на превключване и енергия на повреда. Добре проектираният основен модул на пръстена обикновено включва механично блокиране, ясна индикация за позиция, опции за превключвател за заземяване, затворени части под напрежение и подходящи защитни устройства. Тези детайли не са декоративни. Те намаляват вероятността от човешка грешка по време на ежедневна работа.
Третият проблем е инсталационното налягане. Много съвременни проекти нямат неограничено пространство. Електрическите помещения може да са тесни, подземните подстанции може да имат строги ограничения на площта, а проектите за възобновяема енергия може да изискват бързо внедряване. Компактният RMU може да улесни планирането на оформлението, защото съчетава функции за превключване, изолация, защита и кабелна връзка в по-малка структура.
Четвъртият проблем са разходите за поддръжка. В тежки условия прахът, влагата, солената мъгла и температурните промени могат да съкратят живота на обикновеното оборудване. В зависимост от избраната изолационна структура и дизайн на уплътнението, RMU може да намали излагането на части под напрежение и да намали налягането при рутинна поддръжка.
- За комунални услуги:бързото изолиране на повредата и гъвкавото управление на захранващото устройство често са основните проблеми.
- За фабрики:стабилната работа, краткото време на престой и силната координация на защитата са най-важни.
- За търговски сгради:компактният размер, безопасната работа и тихото, надеждно разпределение са важни.
- За проекти за възобновяема енергия:адаптивността към околната среда и надеждността на свързването към мрежата обикновено са на първо място.
- За EPC изпълнители:ясна техническа документация, поддръжка за персонализиране и координация на доставката са от съществено значение.
Кои технически фактори трябва да се проверят преди покупка?
Покупката на Ring Main Unit трябва да започне с електрическите параметри, но не трябва да свършва дотук. Екипите за доставки понякога се фокусират само върху номиналното напрежение и цената, докато инженерите се тревожат за защитата, кабелния вход, издръжливостта на късо съединение и условията на обекта. Най-доброто решение идва от комбинирането на двете гледни точки.
| Фактор на подбор | Защо има значение | Въпрос на купувача |
|---|---|---|
| Номинално напрежение | RMU трябва да съответства на напрежението на системата, като 11kV, 12kV, 24kV, 33kV или 36kV разпределителни мрежи. | Избраният модел отговаря ли на действителното напрежение на мрежата и местните изисквания за приемане? |
| Номинален ток | Текущият капацитет влияе върху нормалната работа и дългосрочната ефективност на отоплението. | Текущият рейтинг достатъчен ли е за сегашното натоварване и планираното разширение? |
| Устойчивост на късо съединение | RMU трябва да остане в безопасност при условия на повреда, докато не заработят защитните устройства. | Ясно ли е изчислено нивото на повреда на сайта? |
| Тип изолация | Газоизолираните, въздушно изолираните и свързаните с вакуум конструкции са подходящи за различни среди и бюджети. | Проектът се намира във влажна, прашна, крайбрежна или ограничена зона? |
| Конфигурация на захранващото устройство | Входящата, изходящата, защитата на трансформатора, измерването и разположението на шините трябва да съответстват на схемата на мрежата. | Подреждането на шкафа следва ли едноредовата диаграма? |
| Метод на защита | Защитата с предпазител, защитата на вакуумния прекъсвач, релетата и опциите за наблюдение влияят на надеждността. | Кои товари се нуждаят от по-силна защита и контрол при повреди? |
| Инсталационна среда | Вътрешни, външни, подземни, високи и корозивни условия изискват различни дизайни. | Състоянието на сайта споделено ли е с производителя? |
| Нужди от разширяване | Някои мрежи се нуждаят от бъдещи фидерни добавки или модулно разширение. | Ще се нуждае ли системата от повече хранилки през следващите няколко години? |
Най-често срещаната грешка е третирането на основния модул на Ring като фиксиран продукт от каталога. В действителност пригодността на проекта често зависи от детайли, които не се виждат в обикновена оферта. Посоката на кабела, ширината на панела, предпочитанията на марката на релето, местните стандартни изисквания, комуникационният интерфейс, нивото на защита на корпуса и капацитетът на трансформатора могат да променят препоръчителната конфигурация.
Кой тип Ring Main Unit съответства на различни условия на проекта?
Няма един тип RMU, който да пасва на всеки проект. Добрият избор зависи от това колко пространство е налично, колко сурова е околната среда, колко често операторите имат нужда от достъп и колко критично е натоварването. Таблицата по-долу дава практическо сравнение за общи условия на проекта.
| Състояние на проекта | Препоръчителна посока | Основно предимство | Важна забележка |
|---|---|---|---|
| Градски подстанции с ограничено пространство | Компактен пръстеновиден основен модул с газова изолация | Малък отпечатък и затворена конструкция | Потвърдете предварително размерите на шкафа и пространството за огъване на кабела. |
| Индустриални инсталации с големи натоварвания | RMU със силна защитна конфигурация | По-добър контрол на грешките и надеждност на работа | Проверете внимателно нивото на късо съединение и координацията на релето. |
| Търговски сгради и обществени съоръжения | Безопасен, компактен RMU с ниска поддръжка | Лесна работа и намалено налягане при поддръжка | Обърнете внимание на безопасността на оператора и разположението на достъпа. |
| Слънчеви ферми и проекти за вятърна енергия | Адаптиран към околната среда RMU с надеждно превключване | Стабилна връзка към мрежата и гъвкав контрол на захранващото устройство | Външната защита, температурният диапазон и устойчивостта на корозия трябва да бъдат проверени. |
| Крайбрежни или влажни места | Уплътнена или газоизолирана конструкция | По-добра устойчивост на влага и корозия | Потвърдете мерките против кондензация и материала на корпуса. |
| Проекти, очакващи бъдещо разширяване | Разширяем модулен RMU | По-лесно добавяне на фидер и настройка на мрежата | Резервирайте пространство за оформление и потвърдете метода на разширение предварително. |
Купувачите също трябва да обърнат внимание на разликата между защитата на трансформатора и превключването на захранващото устройство. Трансформаторно захранващо устройство може да изисква комбинирани блокове с предпазители или защита на прекъсвача в зависимост от капацитета на трансформатора и изискванията на проекта. Изходящите пръстеновидни захранващи устройства може да се фокусират повече върху превключването, изолацията и заземяването. Измервателни панели, напреженови трансформатори, токови трансформатори и интерфейси за автоматизация също могат да бъдат необходими, когато проектът се нуждае от мониторинг или одобрение от комуналната компания.
Как могат купувачите да съставят контролен списък за практичен избор?
Ясният контролен списък може да предотврати повтаряща се техническа комуникация и да намали грешките в офертите. Преди да попитат за цена, купувачите трябва да подготвят информацията, която пряко засяга конфигурацията на главния модул на пръстена. Това спестява време и на двете страни и помага на производителя да предостави по-точна препоръка.
- Потвърдете номиналното напрежение:Определете дали проектът изисква 11kV, 12kV, 24kV, 33kV, 36kV или друго ниво на средно напрежение.
- Споделете едноредовата диаграма:Разположението на фидера е един от най-важните документи за конфигурацията на RMU.
- Дефинирайте входящи и изходящи хранилки:Изяснете колко кабелни захранващи устройства, трансформаторни захранващи устройства, измервателни устройства и шинни секции са необходими.
- Проверете вида на натоварването:Индустриалните двигатели, трансформаторите, входящите възобновяеми енергийни източници и разпределителните товари на сградите може да изискват различни избори на защита.
- Изчислете нивото на късо съединение:RMU трябва да отговаря на условията на тока на повреда в мрежата.
- Опишете мястото на инсталиране:Вътрешна, външна, подземна, крайбрежна, прашна, влажна среда, среда с висока температура или голяма надморска височина трябва да бъдат ясно посочени.
- Потвърдете посоката на въвеждане на кабела:Размерът на кабела, количеството на кабела и изискванията за долния или страничния вход влияят на дизайна на шкафа.
- Решете нуждите от защита и контрол:Моделът на релето, дистанционното управление, комуникационният протокол и опциите за наблюдение трябва да бъдат изяснени рано.
- Проверете местните стандарти:Изискванията за приемане на полезност могат да повлияят на дизайна, тестването, етикетирането и документацията.
- План за бъдещо разширяване:Ако може да са необходими допълнителни захранващи устройства, изберете конфигурация, която оставя място за разширение.
Защо проектните екипи обмислят Lugao Power Co., Ltd?
Lugao Power Co., Ltd предоставя решения за Ring Main Unit за проекти за електроразпределение със средно напрежение, където компактният дизайн, безопасната работа и гъвкавата конфигурация са важни. Вместо да продава само стандартен шкаф, компанията подкрепя купувачите при съпоставяне на структурата на RMU с напрежението на проекта, разположението на захранващото устройство, нуждите от защита и средата за инсталиране.
За международни проекти качеството на комуникацията може да бъде толкова важно, колкото и качеството на оборудването. EPC изпълнителите и дистрибуторите често се нуждаят от чертежи, техническо потвърждение, проверка на параметри и предложения за конфигурация, преди да финализират поръчка. Когато производителят може да разбере еднолинейната диаграма на проекта и да отговори с практически инженерни предложения, купувачът може да намали несигурността преди да започне производството.
Lugao Power Co., Ltd предлага опции за Ring Main Unit за приложения като индустриални паркове, търговски сгради, градски разпределителни мрежи, компактни подстанции, инфраструктурни проекти и станции за възобновяема енергия. Наличните конфигурации могат да включват газоизолирани конструкции, опции за вакуумно превключване, трансформаторни защитни модули, захранващи блокове, измервателни модули и персонализирани шкафове в зависимост от изискванията на проекта.
Надеждният доставчик трябва да помага на купувачите да отговарят на практически въпроси, а не просто да изпраща номер на модела. Може ли шкафът да се побере в електрическата стая? Съвпада ли конфигурацията с плана за защита? Подходяща ли е изолационната конструкция за околната среда? Чертежите и техническите документи достатъчно ясни ли са за одобрение на проекта? Това са въпросите, които оформят крайната стойност на покупката на Ring Main Unit.
- Поддръжка за конфигурация на проекта за разпределение на средно напрежение
- Компактни опции за основно устройство с пръстен за инсталации с ограничено пространство
- Гъвкаво захранващо устройство за различни едноредови диаграми
- Техническа комуникация за напрежение, ток, защита и оформление на шкафа
- Решения за комунални услуги, фабрики, търговски сгради и инфраструктурни проекти
Често задавани въпроси относно избора на основно устройство за звънене
Пръстеновото основно устройство се използва в разпределителни мрежи със средно напрежение за превключване, защита и изолиране на електрически вериги. Той помага при управлението на входящите и изходящите фидери, поддържа работа в пръстеновидна мрежа и позволява дефектните секции да бъдат изолирани по-безопасно.
Не. Въпреки че името идва от пръстеновидни разпределителни системи, RMU могат да се използват и в радиални разпределителни устройства, компактни подстанции, системи за защита на трансформатори и приложения за управление на индустриални захранващи линии.
Зависи от проекта. RMU с газова изолация обикновено са по-компактни и подходящи за влажна, прашна среда или среда с ограничено пространство. Въздушноизолираните конструкции може да са подходящи за проекти с повече пространство и специфични предпочитания за поддръжка. Окончателният избор трябва да вземе предвид условията на обекта, бюджета, техническите стандарти и очакванията за поддръжка.
да Конфигурацията често може да се регулира според нивото на напрежението, количеството захранващо устройство, метода на защита, нуждите от измерване, кабелния вход, оформлението на шкафа и изискванията за комуникация. Купувачите трябва да предоставят едноредова диаграма и технически изисквания за точно персонализиране.
Трябва да предоставите номинално напрежение, номинален ток, системна честота, ниво на късо съединение, захранващо устройство, еднолинейна диаграма, инсталационна среда, кабелни спецификации, изисквания за защита и всички местни стандарти или изисквания за одобрение на комунални услуги.
Разпределителните мрежи често се променят, след като даден проект започне да функционира. Новите товари, допълнителните трансформатори, връзките за възобновяема енергия или разширяването на съоръжението може да изискват повече захранващи устройства. Ранното планиране на разширяването може да намали разходите за бъдещи модификации и времето за престой.
Заключение
Най-добрият Ring Main Unit за даден проект не винаги е най-евтиният модел или най-сложната конфигурация. Това е модулът, който пасва на структурата на мрежата, защитава операторите, поддържа надеждно разпределение на мощността, отговаря на средата на инсталиране и оставя достатъчно гъвкавост за бъдещи промени. За купувачите процесът на подбор трябва да започне с реални условия на проекта: напрежение, ток, ниво на повреда, разположение на захранващото устройство, нужди от защита, оформление на кабела и среда на обекта.
Добре подбраното RMU може да направи разпределението на средно напрежение по-безопасно, по-компактно и по-лесно за управление. Лошо избраният може да доведе до забавяне на одобрението, проблеми с инсталирането, затруднения при поддръжката и ненужен оперативен риск. Ето защо инженерната комуникация е важна преди поръчката.
Споделете вашето ниво на напрежение, еднолинейна диаграма, изисквания за захранващо устройство и условия на обекта с Lugao Power Co., Ltd. Нашият екип може да ви помогне да прегледате конфигурацията, да обсъдите подходящи опции за Ring Main Unit и да подготвите практично решение за вашия проект за разпределение на средно напрежение. За техническа поддръжка, подробности за оферта или сътрудничество по проекта, молясвържете се с насднес.
