Тъй като електроразпределителните мрежи стават все по-сложни, комуналните услуги и промишлените съоръжения изискват оборудване, което осигурява изключителна надеждност, безопасност, компактност и работа без поддръжка. TheКомпактно разпределително устройство със средно напрежение SF6 с напълно изолиран запечатан електрически пръстенсе очертава като водещо решение за модерни разпределителни системи за средно напрежение поради превъзходните си изолационни характеристики, защита на околната среда, експлоатационна безопасност и дълъг експлоатационен живот.
Лугао мощностосигурява напредналиКомпактно разпределително устройство със средно напрежение SF6 с напълно изолиран запечатан електрически пръстенрешения, предназначени за градски подстанции, промишлени предприятия, проекти за възобновяема енергия, търговски комплекси и разпределителни мрежи за комунални услуги. Тези компактни разпределителни системи спомагат за подобряване на надеждността на захранването, като същевременно намаляват пространството за монтаж и разходите за поддръжка.
В тази статия ние изследваме как работят главните пръстеновидни модули с SF6 изолация, техните предимства, технически характеристики, приложения, критерии за избор и защо са се превърнали в съществен компонент в съвременната електрическа инфраструктура.

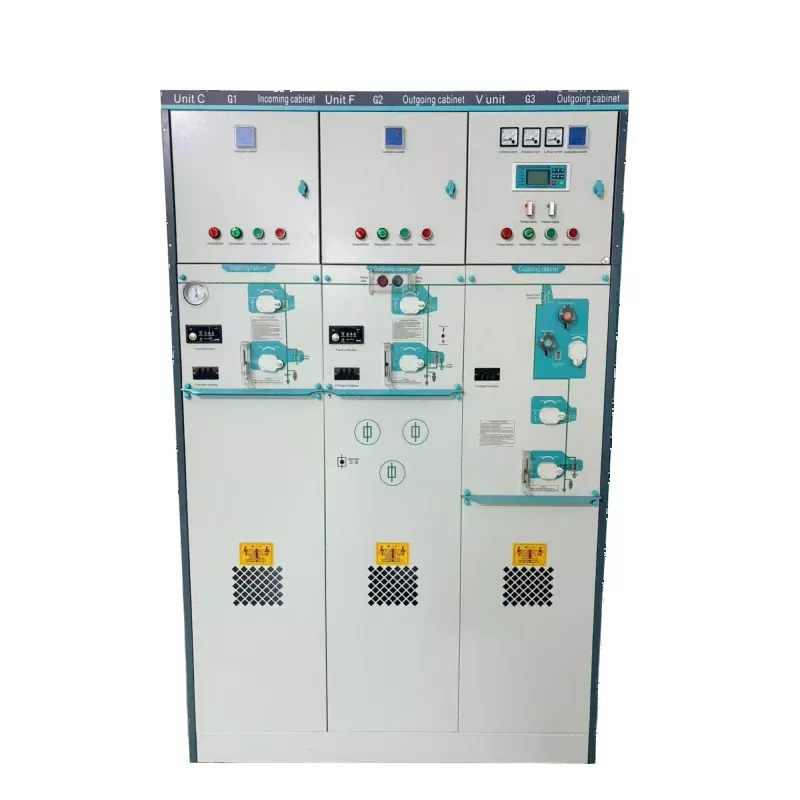

Компактно разпределително устройство със средно напрежение SF6 с напълно изолиран запечатан електрически пръстен е фабрично сглобено разпределително устройство за средно напрежение, предназначено за безопасно управление, защита и изолиране на електрически вериги в електроразпределителните мрежи.
Системата използва газ серен хексафлуорид (SF6) като изолираща среда и среда за гасене на дъгата. Всички живи компоненти са затворени в запечатан резервоар от неръждаема стомана, предпазващ вътрешното оборудване от влага, прах, замърсяване, солен спрей и други замърсители на околната среда.
Ring Main Units (RMU) са широко разпространени в:
Компактно разпределително устройство със средно напрежение SF6 с напълно изолиран запечатан електрически пръстенсистемите осигуряват високо надеждно разпределение на мощността, като същевременно значително намаляват отпечатъците на инсталацията.
Принципът на работа на RMU с SF6 изолация се върти около поддържането на непрекъснато разпределение на мощността, като същевременно позволява изолиране на повреда и защита на веригата.
При нормални работни условия електричеството протича през взаимосвързани захранващи устройства, подредени в пръстеновидна конфигурация. Ако възникне повреда в една секция, разпределителната апаратура може бързо да изолира дефектния сегмент, като същевременно поддържа захранването на незасегнатите секции.
Запечатаната газова камера SF6 изпълнява две критични функции:
Този дизайн драстично повишава надеждността на работа и безопасността на персонала.
Модерният напълно изолиран RMU обикновено се състои от няколко интегрирани компонента:
| Компонент | функция |
|---|---|
| Превключвател за прекъсване на товара | Извършва превключващи операции при условия на натоварване |
| Прекъсвач | Осигурява прекъсване и защита при повреда |
| Резервоар за газ SF6 | Осигурява изолация и гасене на дъгата |
| Шинопроводна система | Прехвърля мощност между отделенията |
| Кабелни отделения | Свържете входящи и изходящи фидери |
| Релета за защита | Откриване на необичайни работни условия |
| Заземителен превключвател | Осигурява безопасни операции по поддръжката |
| Контролен блок | Позволява локална и дистанционна работа |
Заедно тези компоненти създават компактно, но високоефективно решение за разпределение на средно напрежение.
Запечатаният дизайн предотвратява въздействието на замърсяването на околната среда върху критичните електрически компоненти. В резултат на това работата на оборудването остава стабилна дори при тежки условия на работа.
В сравнение с традиционните разпределителни системи, SF6 RMU изискват значително по-малко място за инсталиране, което ги прави идеални за гъсто населени градски райони.
Напълно затворените части под напрежение елиминират рисковете от случаен контакт и подобряват безопасността на оператора.
Тъй като всички основни компоненти са запечатани в газоизолирания корпус, интервалите за поддръжка са значително намалени.
Газът SF6 притежава отлични изолационни свойства, които позволяват компактен дизайн на оборудването, без да се жертват електрическите характеристики.
Качествените RMU могат надеждно да работят повече от 30 години при подходящи условия.
Запечатаният дизайн на резервоара ефективно защитава оборудването от:
Въпреки че спецификациите варират в зависимост от изискванията на проекта, таблицата по-долу представя общи параметри, които се срещат в съвременните SF6 пръстеновидни основни модули.
| Параметър | Типична стойност |
|---|---|
| Номинално напрежение | 12kV / 24kV / 36kV |
| Номинална честота | 50Hz / 60Hz |
| Номинален ток | 630A - 1250A |
| Ток на прекъсване на късо съединение | 20kA - 31,5kA |
| Средна изолация | SF6 газ |
| Ниво на защита | IP67 или по-висок |
| Механичен живот | 5 000 - 10 000 Операции |
| Работна температура | -40°C до +55°C |
Гъвкавостта на компактните комутационни апарати със средно напрежение SF6 с напълно изолиран запечатан електрически пръстен го прави подходящ за множество индустрии.
Общинските комунални услуги разчитат на RMU, за да подобрят надеждността на мрежата, като същевременно минимизират използването на земята.
Производствените предприятия изискват стабилно електроразпределение, за да се предотвратят прекъсвания на производството.
Слънчевите ферми и вятърните електроцентрали използват RMU за свързване на производствени активи към мрежи със средно напрежение.
Търговски центрове, офис кули и проекти със смесено предназначение се възползват от компактни инсталации на разпределителни уредби.
Железопътните линии, летищата, пристанищата и метрото изискват силно надеждно разпределение на мощността със средно напрежение.
Критично важните съоръжения зависят от непрекъснатото захранване, което прави RMU идеалният избор.
| Характеристика | SF6 RMU | Разпределителна апаратура с въздушна изолация |
|---|---|---|
| Инсталационно пространство | Много компактен | Голям отпечатък |
| Устойчивост на околната среда | Отлично | Умерен |
| Честота на поддръжка | ниско | По-високо |
| Оперативна безопасност | високо | Умерен |
| Надеждност | Отлично | добре |
| Продължителност на живота | 30+ години | 20-25 години |
| Пригодност за сурови среди | Изключителен | Ограничен |
За проекти, при които надеждността, безопасността и оптимизирането на пространството са приоритети, изолираните с SF6 RMU често осигуряват превъзходна дългосрочна стойност.
Изборът на правилната конфигурация на разпределителната апаратура изисква оценка на няколко важни фактора.
Изберете система, която отговаря на работното напрежение на разпределителната мрежа.
Уверете се, че RMU може да се справи както с текущото търсене, така и с бъдещото нарастване на натоварването.
Уверете се, че рейтингите за късо съединение отговарят на изискванията на местните комунални услуги.
Оценете влажността, температурата, надморската височина и нивата на замърсяване.
Помислете за дистанционно наблюдение и изисквания за интегриране на интелигентна мрежа.
Поддържайте инсталацията в бъдеще, като избирате модулни конфигурации, когато е възможно.
Секторът на глобалната електрическа инфраструктура бързо се развива към по-интелигентни и по-устойчиви разпределителни мрежи.
Нововъзникващите тенденции включват:
Производители като Lugao Power продължават да инвестират в иновативни технологии за разпределителна апаратура, за да поддържат енергийни системи от следващо поколение по целия свят.
SF6 Ring Main Unit е предназначен за безопасно разпространение, контрол и защита на електрически мрежи със средно напрежение, като същевременно осигурява надеждна непрекъснатост на захранването.
Газът SF6 предлага отлична изолационна якост и възможности за гасене на дъгата, което позволява компактни и високонадеждни дизайни на разпределителни уреди.
Висококачествените RMU често достигат експлоатационен живот над 30 години, когато са инсталирани и работят правилно.
да Тяхната запечатана конструкция ги прави изключително устойчиви на атмосферни влияния, влага, прах и замърсяване.
Абсолютно. Съвременните RMU поддържат дистанционно наблюдение, автоматизация, комуникационни протоколи и функции за интелигентно управление на мрежата.
Комуналните услуги, промишлените съоръжения, проектите за възобновяема енергия, транспортните системи, търговските сгради и центровете за данни използват широко тези решения за разпределителна уредба.
Нарастващото търсене на надеждна, компактна и ефективна от поддръжка електрическа инфраструктура продължава да стимулира приемането наКомпактно разпределително устройство със средно напрежение SF6 с напълно изолиран запечатан електрически пръстен. Неговият напълно запечатан дизайн, изключителни изолационни характеристики, експлоатационна безопасност и адаптивност към разнообразни приложения го правят едно от най-ефективните решения за съвременни електроразпределителни мрежи със средно напрежение.
Независимо дали са внедрени в подстанции, промишлени съоръжения, проекти за възобновяема енергия, търговски разработки или интелигентни мрежови приложения, тези усъвършенствани RMU спомагат за подобряване на надеждността на системата, като същевременно намаляват разходите за жизнения цикъл и изискванията за пространство за инсталиране.
Търсите надеждно решение за компактна комутационна апаратура със средно напрежение SF6, напълно изолиран и запечатан електрически пръстен?Инженерният екип наЛугао мощносте готов да ви помогне да изберете идеалната конфигурация въз основа на вашето ниво на напрежение, мрежови изисквания, условия на околната среда и бъдещи планове за разширяване.Свържете се с насднес, за да обсъдите нуждите на вашия проект, да получите експертни технически насоки и да получите персонализирано решение, което осигурява дългосрочна производителност, безопасност и стойност.
